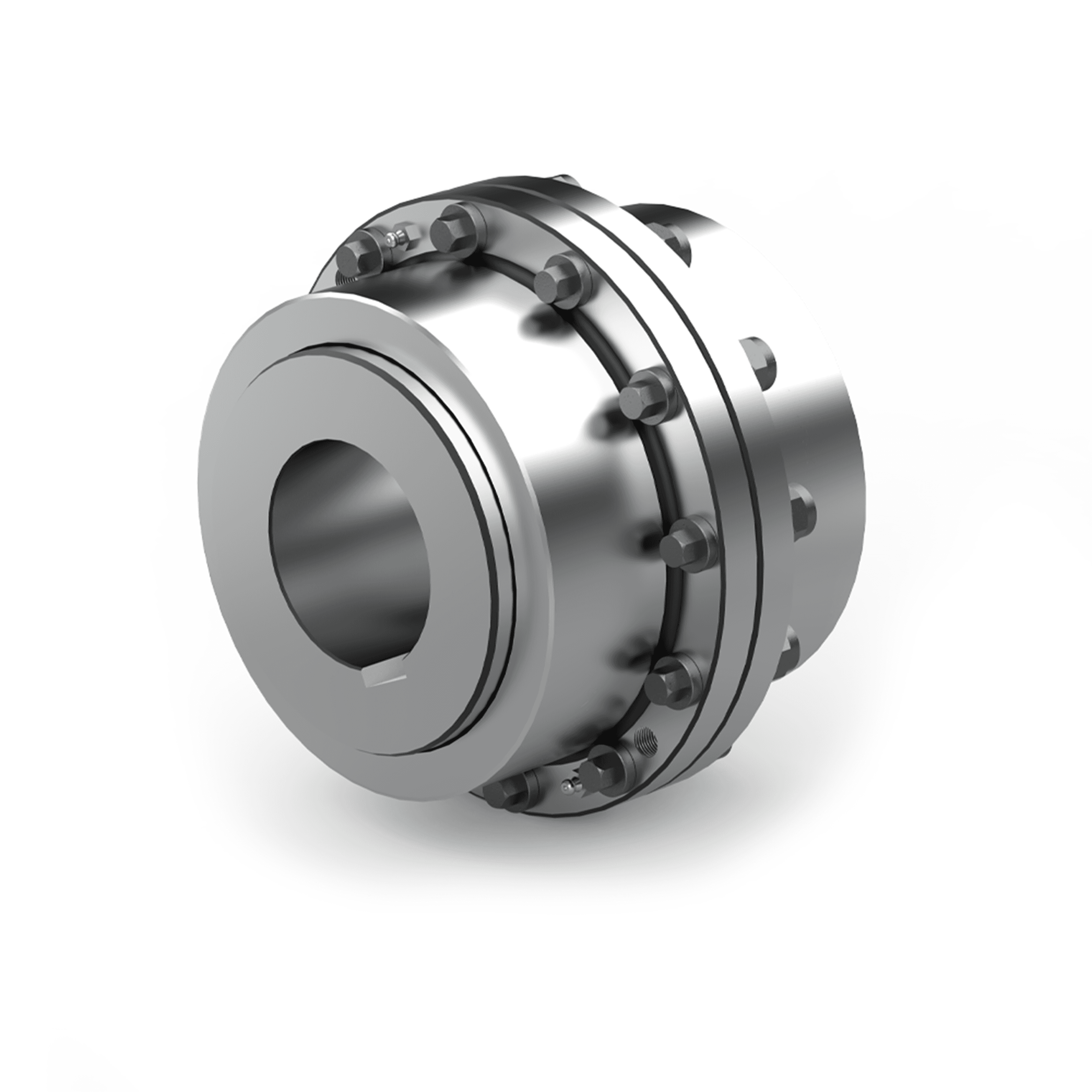

Baureihe YDK
Zahnkupplung
Die Zahnkupplungen der YDK-Serie wurden für maximale Leistung in Schwerlastanwendungen entwickelt und bieten mit ihrer hohen Drehmomentkapazität, ihrer kompakten Bauweise und ihrer herausragenden Langlebigkeit eine zuverlässige Lösung für Antriebssysteme.
Leistungsmerkmale
- Kompensiert Winkelversatz und sorgt durch das ballige Zahnprofil für einen optimalen Zahneingriff.
- Minimiert Spannungskonzentrationen, was zu einer längeren Zahn- und Lebensdauer führt.
- Bietet hervorragende Verschleißfestigkeit durch hochfesten legierten Vergütungsstahl (Q+T) und eine Wärmebehandlung durch Nitrieren.
- Bietet eine zuverlässige Schmierleistung bei hohen Drehmomenten durch Hochleistungs-Synthetikfett (bis -40 °C).
- Gewährleistet eine sichere und stabile Kraftübertragung bei Stoßbelastungen, schlagartigem Betrieb und rauen Umgebungsbedingungen.
- Verfügt über eine robuste Konstruktion, die speziell für Schwerlast- und Hochlastanwendungen ausgelegt ist.
- Bietet durch seine kompakte Bauweise eine hohe Leistungsdichte und Platzersparnis.
- Bietet im Vergleich zu elastischen Kupplungen eine höhere Drehmomentübertragungskapazität.
Technische Daten
Zum Weiterlesen wischen
| Kupplungscode | Nenndrehmoment [Nm] | Maximales Drehmoment [Nm] | Maximale Drehzahl [UpM] | Ød1-Ød2 (min-max) [mm] |
|---|---|---|---|---|
| YDK125 | 3.090 | 6.180 | 7.640 | 12-52 |
| YDK152 | 4.760 | 9.520 | 6.290 | 18-62 |
| YDK180 | 8.950 | 17.900 | 5.310 | 28-78 |
| YDK212 | 14.730 | 29.460 | 4.510 | 40-98 |
| YDK235 | 22.490 | 44.980 | 4.070 | 50-112 |
| YDK278 | 35.560 | 71.120 | 3.440 | 60-132 |
| YDK318 | 55.320 | 110.640 | 3.010 | 70-156 |
| YDK348 | 67.880 | 135.760 | 2.750 | 85-174 |
| YDK382 | 100.670 | 201.340 | 2.500 | 95-190 |
| YDK418 | 135.280 | 270.560 | 2.290 | 110-210 |
| YDK446 | 218.250 | 436.500 | 2.150 | 120-233 |
| YDK516 | 315.000 | 630.000 | 1.860 | 130-280 |
