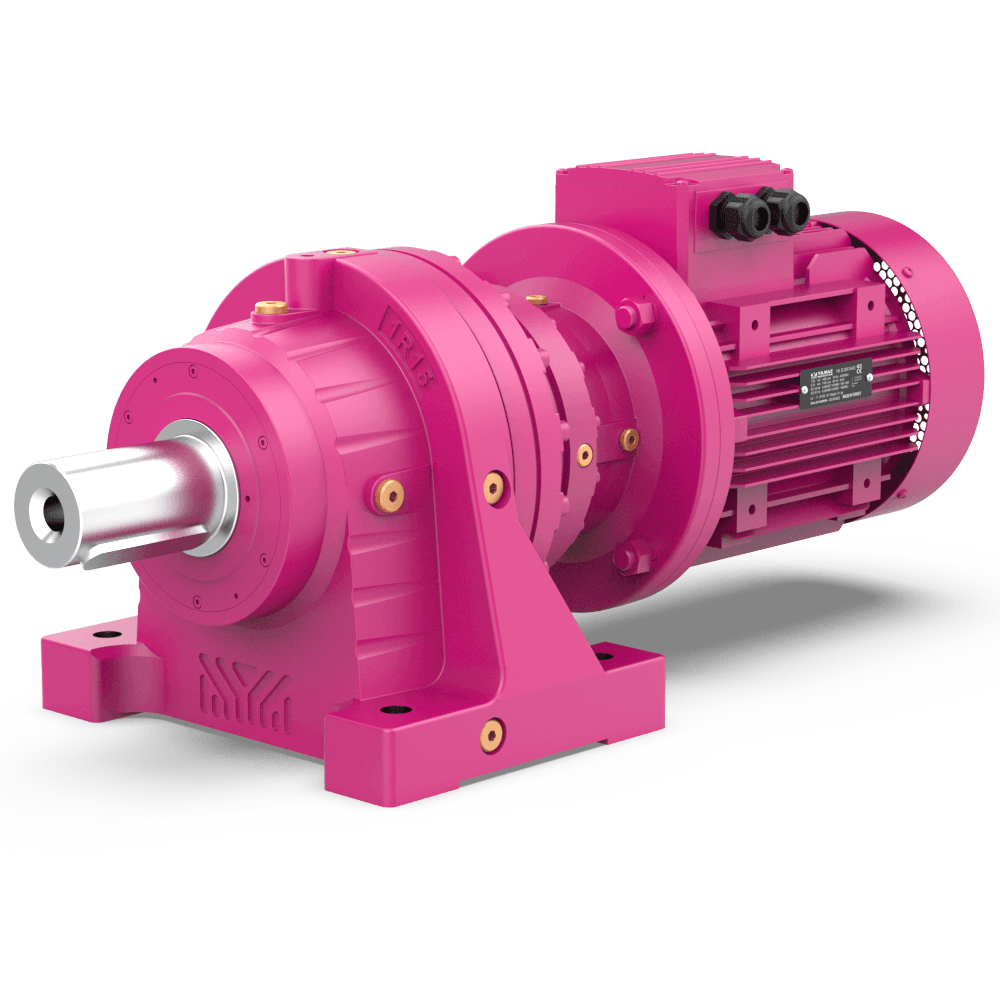

R.L Serisi
Planet Dişli Ayak Bağlantılı Redüktörler
Güneş, iç dişli ve planet dişlilerden oluşan, gövde üzerindeki ayak delikleri ile makineye montaj edilen redüktörlerdir. Birim hacimde yüksek tork taşıyan kompakt yapısı sayesinde genellikle mobil uygulamalarda kullanılmaktadırlar
Giriş Opsiyonları

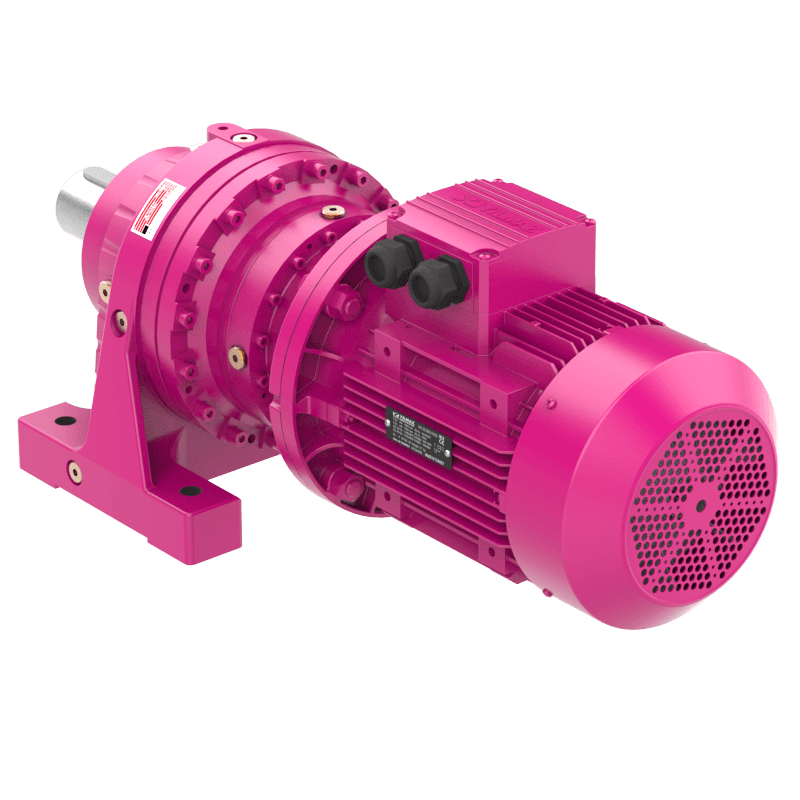

RV.L Serisi
AC Motorlu

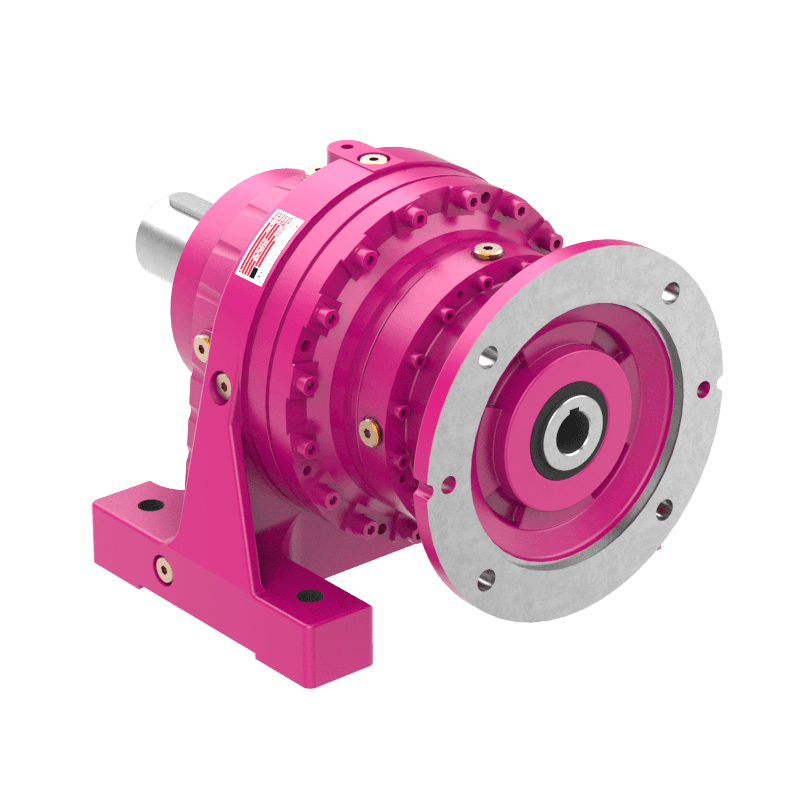

RN.L Serisi
IEC B5/B14 Flanşlı
RT.L Serisi
Motorsuz Giriş Milli

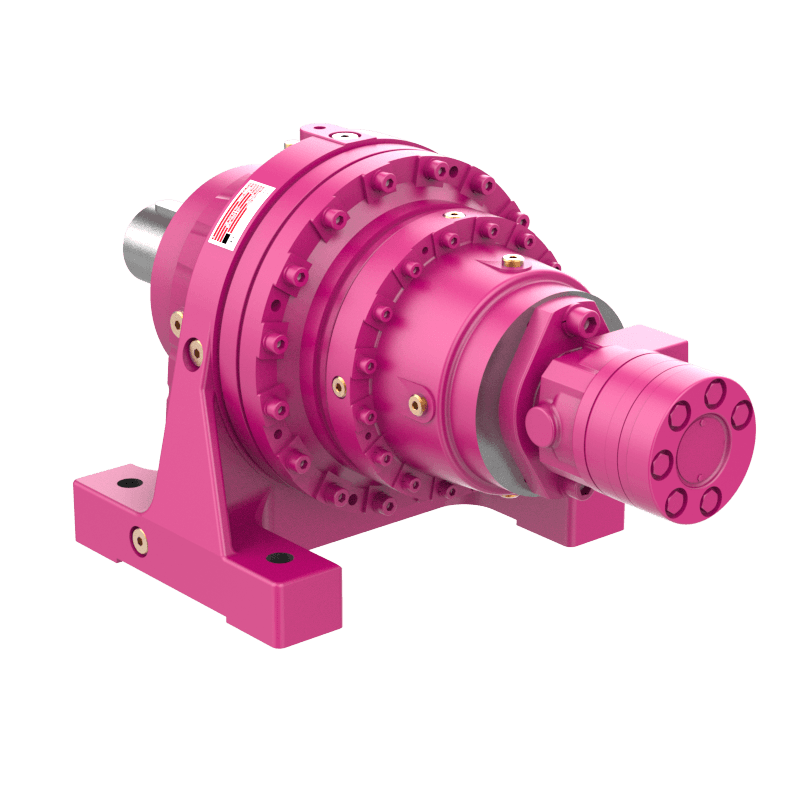

RV.L Serisi
Hidromotorlu
RN.L Serisi
C26/M46 hidromotor flanşlı
RN + EV Serisi
E Serisi girişli

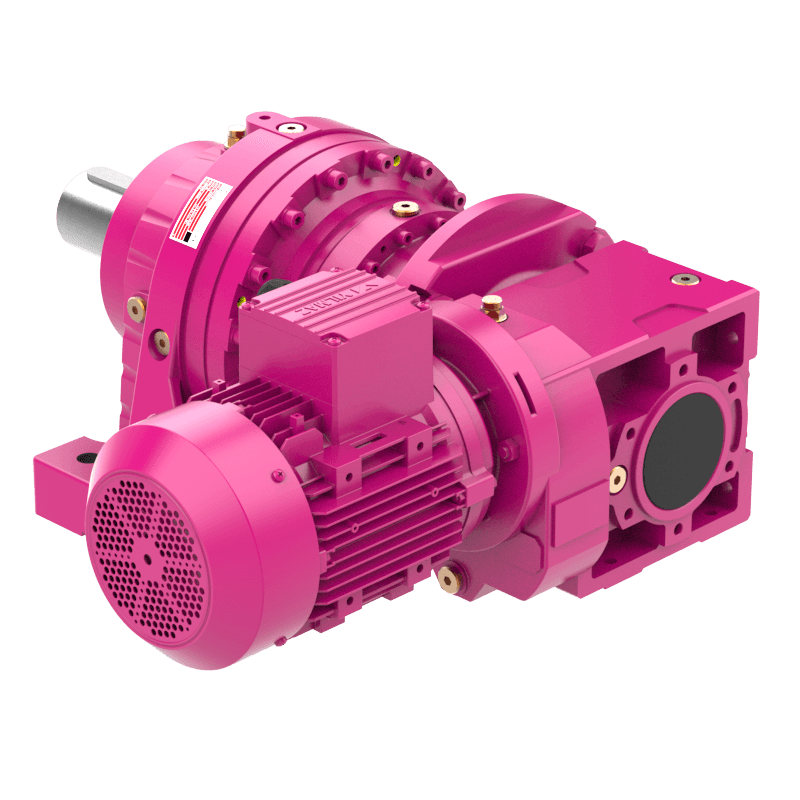

RN + KR Serisi
K Serisi girişli
Çıkış Opsiyonları
R.01 Serisi
Mil Çıkışlı

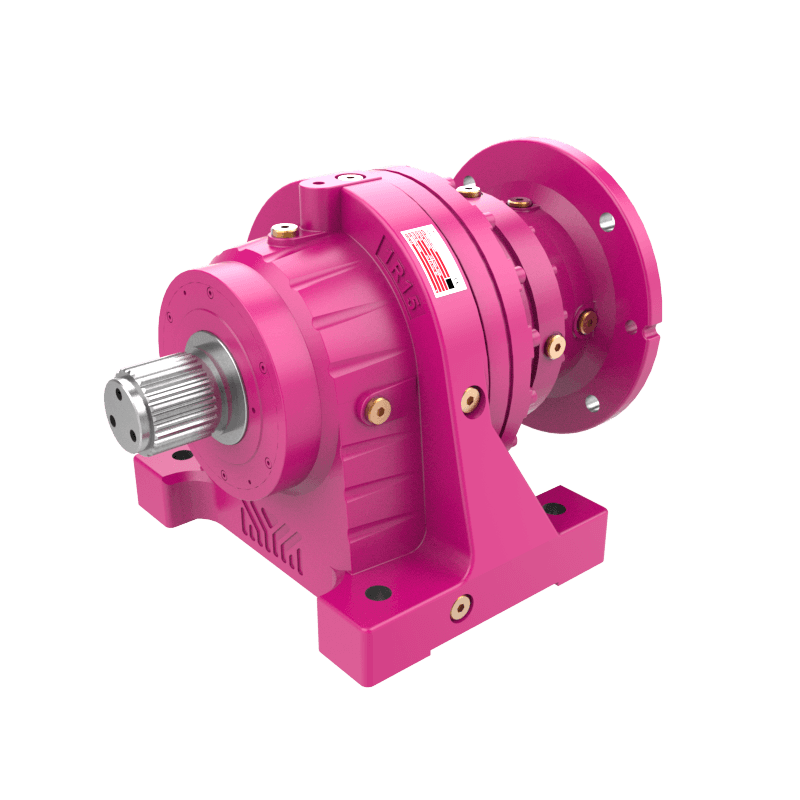

R.1K Serisi
Çoklu Kamalı Erkek Milli (DIN 5480)
R.1L Serisi
Çoklu Kamalı Erkek Milli (DIN 5482)
R.0T Serisi
Tambur Bağlantı Flanşı

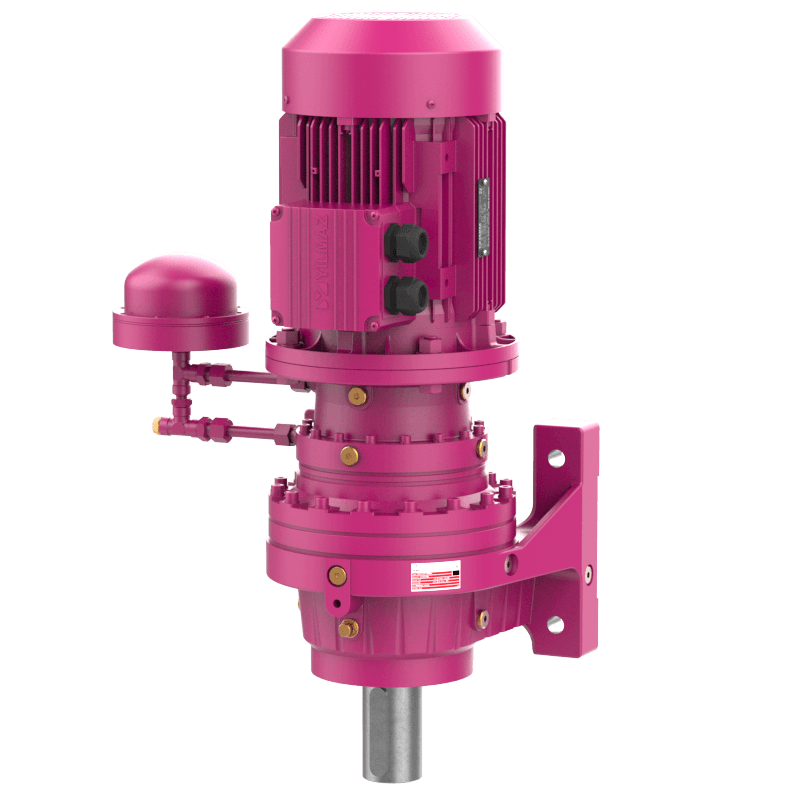

R.GT Serisi
Genleşme Tanklı
ÖZELLİKLER ve AVANTAJLARI
- Kompakt gövde ve özel tasarım yataklamalar ile birim hacimde yüksek tork taşıma
- Yüksek radyal ve eksenel yük taşıyan standart rulman tasarımı
- Farklı çıkış mil opsiyonları (Dolu milli, çoklu kamalı dolu milli)
- AC ve hidromotor bağlantı flanşları
- Girişte E Serisi redüktör akuplesi ile düşük devirli çıkış opsiyonları
- Girişte KR Serisi redüktör akuplesi ile yüksek verimli düşük devirli opsiyonlar
- Çalışma şartlarına bağlı olarak yağlama ve soğutma ekipmanları
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- Servomotorlar için özel giriş bağlantı flanşları
- Motor arkası elektromanyetik fren (24V/230V/400V)
- Mekanik kilit uygulaması
- 512 - 1024 pulse enkoderli çözümler
- Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması
- Özel keçe çözümleri
- Şeffaf yağ seviye göstergesi
Performans Değerleri
Tabloyu yana kaydırın
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Çıkış Mili Çap/Boy [mm] |
|---|---|---|---|
| R.11..L | 4 - 2.763 | 1.000 | Ø50/82 |
| R.12..L | 4 - 2.763 | 2.000 | Ø50/82 |
| R.15..L | 4 - 2.858 | 3.100 | Ø60/105 |
| R.16..L | 4 - 2.858 | 5.000 | Ø60/105 |
| R.19..L | 4 - 2.957 | 8.500 | Ø80/130 |
| R.23..L | 3 - 2.456 | 12.500 | Ø90/170 |
| R.24..L | 3 - 2.456 | 20.000 | Ø90/170 |
| R.27..L | 4 - 2.541 | 25.000 | Ø110/210 |
| R.29..L | 14 - 2.111 | 35.000 | Ø120/210 |
| R.35..L | 14 - 2.202 | 50.000 | Ø140/200 |
| R.37..L | 4 - 1.963 | 85.000 | Ø160/240 |
| R.39..L | 4 - 1.630 | 105.000 | Ø160/240 |
| R.41..L | 4 - 1.670 | 135.000 | Ø180/260 |
