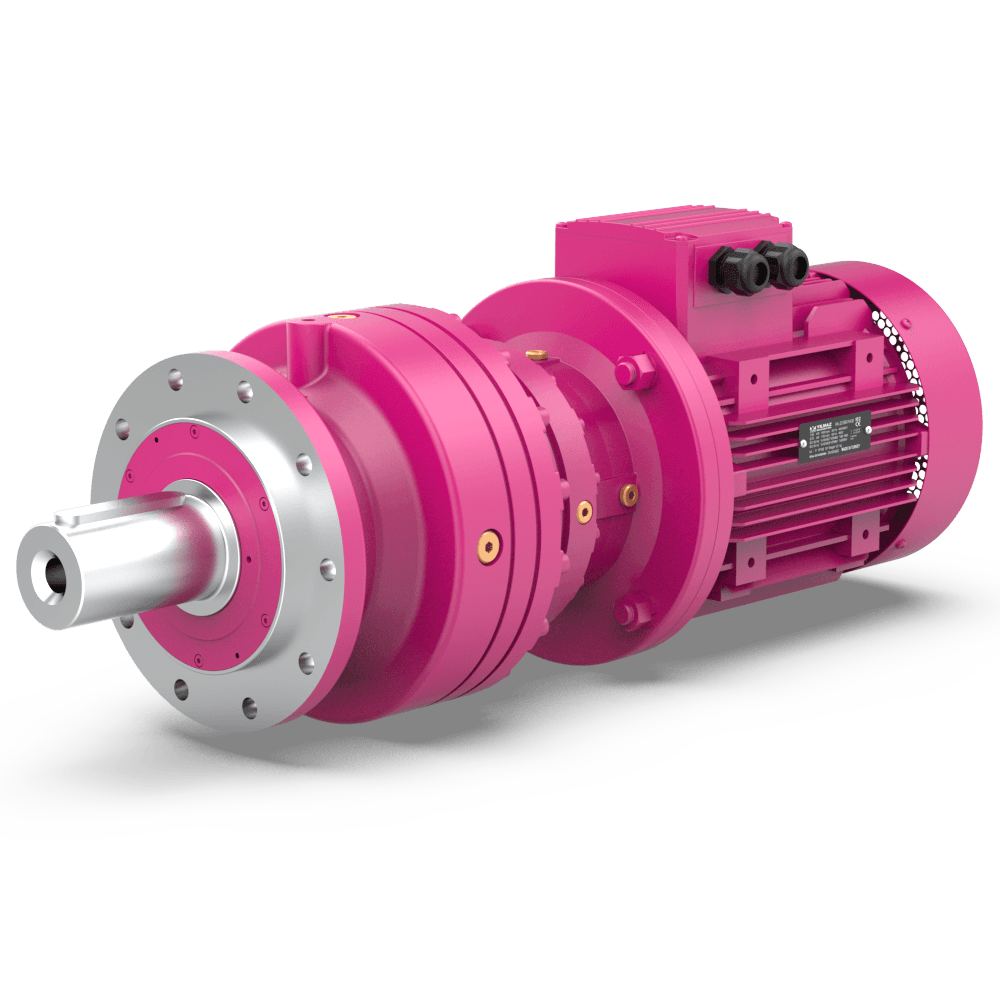

P.L Serisi
Planet Dişli Flanş Bağlantılı Redüktörler
Güneş, iç dişli ve planet dişlilerden oluşan, çıkış flanşı veya tork kolu ile makineye montaj edilen redüktörlerdir. Birim hacimde yüksek tork taşıyan kompakt yapısı sayesinde genellikle mobil uygulamalarda kullanılmaktadırlar.
Giriş Opsiyonları

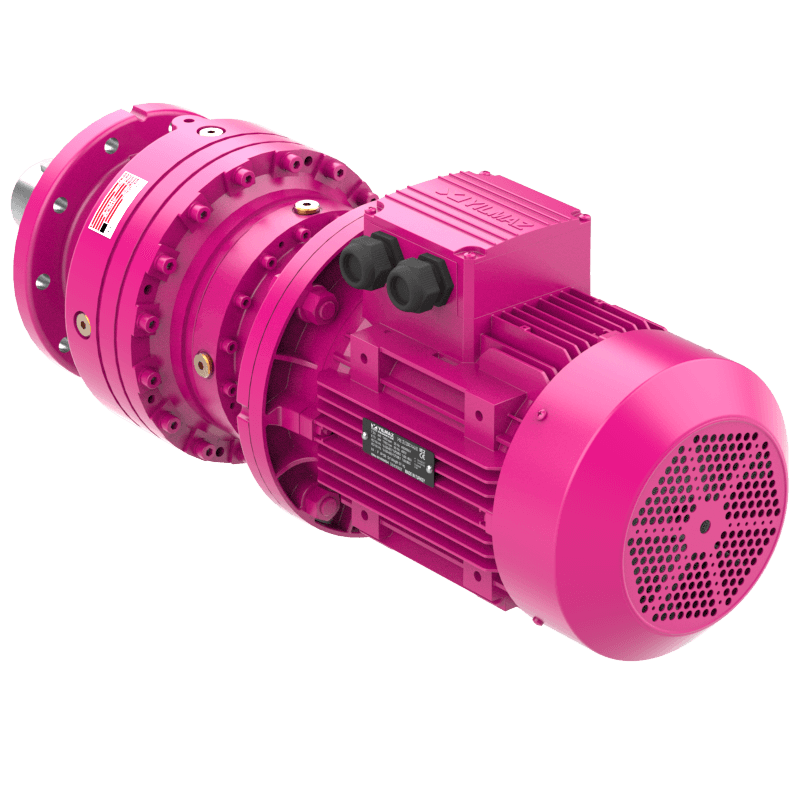

PV.L Serisi
AC Motorlu

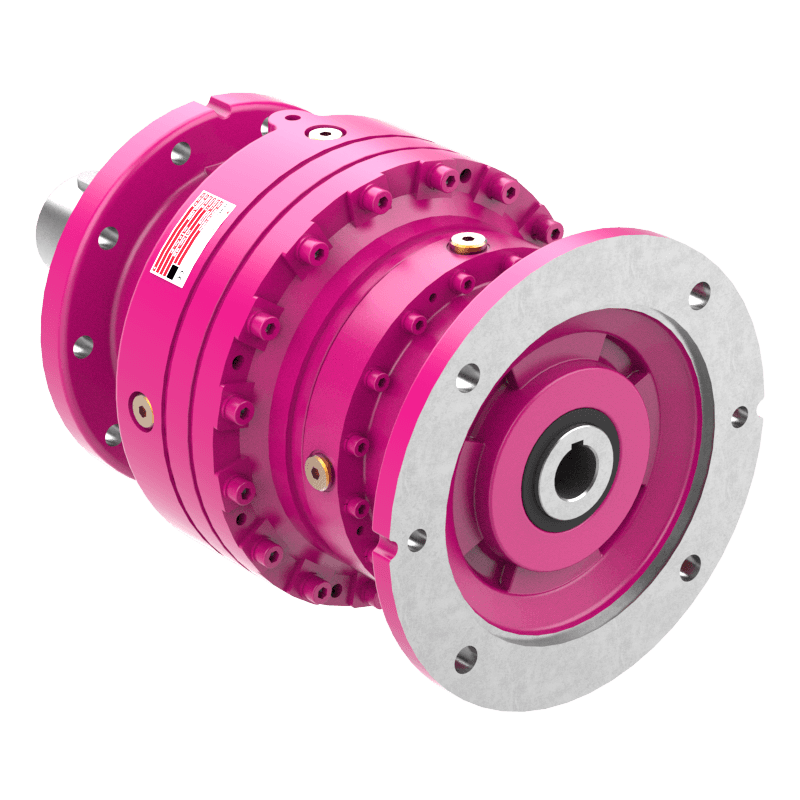

PN.L Serisi
IEC B5/B14 Flanşlı

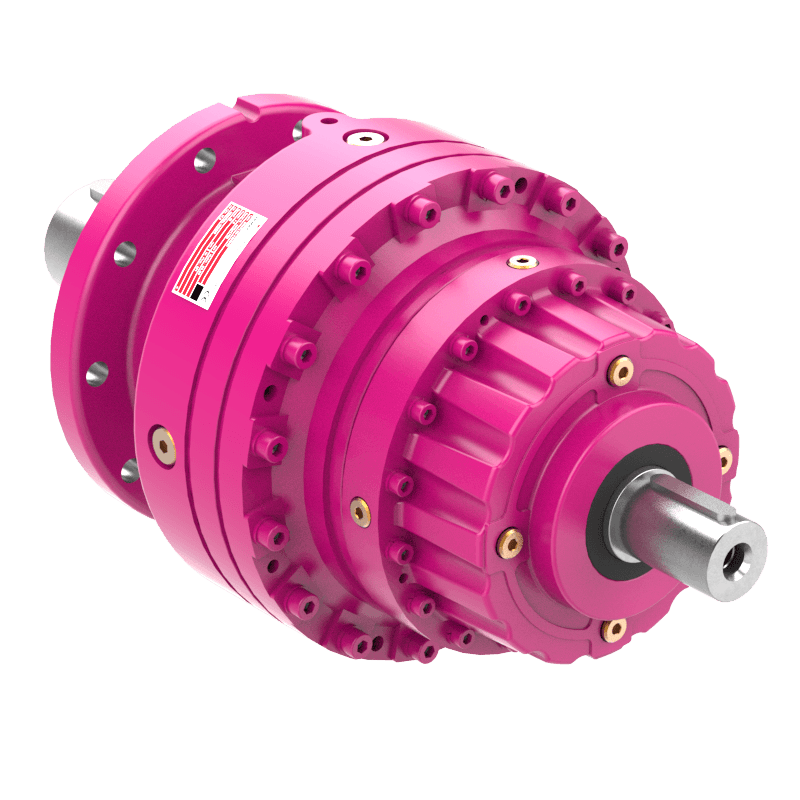

PT.L Serisi
Motorsuz Giriş Milli
PV.L Serisi
Hidromotorlu
PN.L Serisi
C26/M46 hidromotor flanşlı
PN + EV Serisi
E Serisi girişli

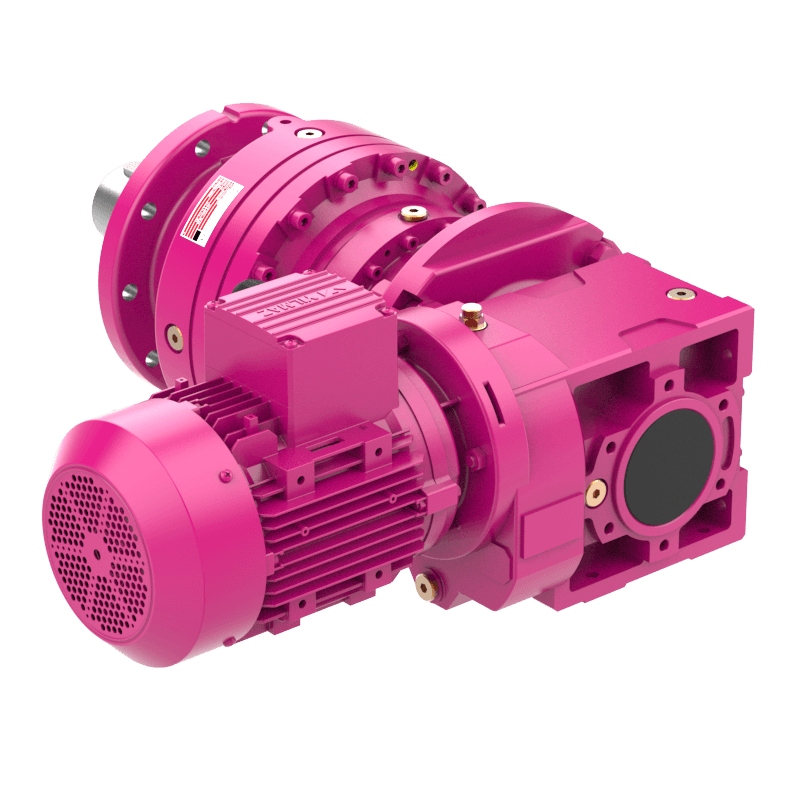

PN + KR Serisi
K Serisi girişli
Çıkış Opsiyonları
P.01 Serisi
Mil Çıkışlı
P.0K Serisi
Çoklu Kamalı Delik Milli (DIN 5480)

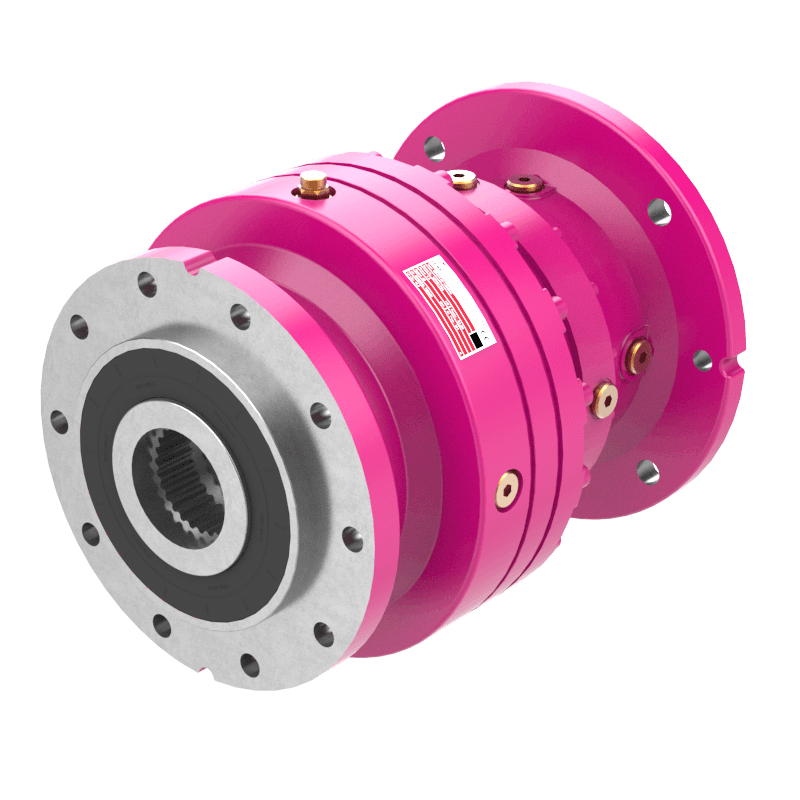

P.0L Serisi
Çoklu Kamalı Delik Milli (DIN 5482)
P.1K Serisi
Çoklu Kamalı Erkek Milli (DIN 5480)
P.1L Serisi
Çoklu Kamalı Erkek Milli (DIN 5482)

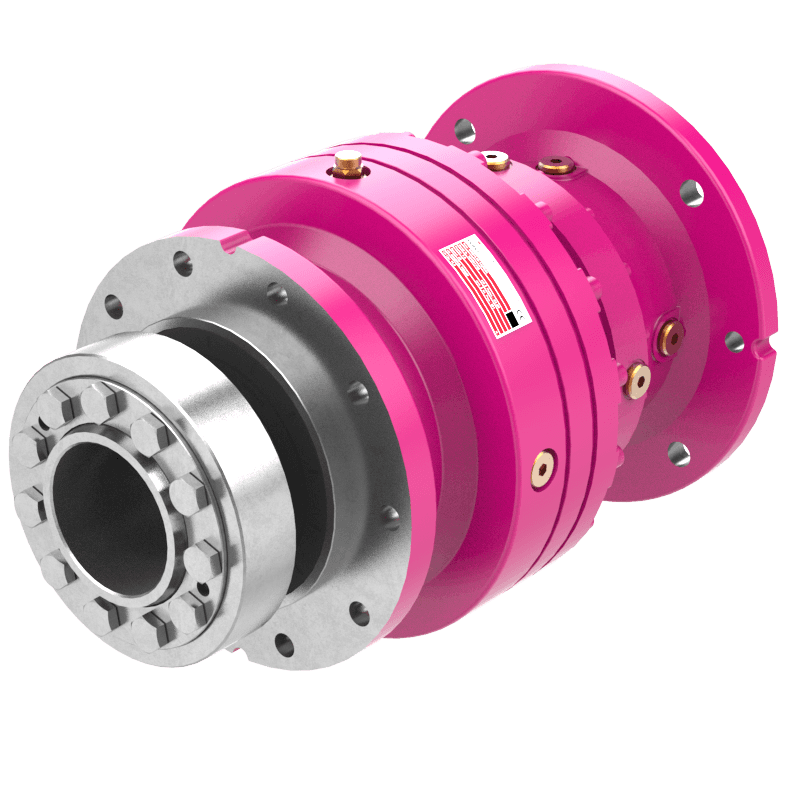

P.0S Serisi
Sıkma Bilezikli

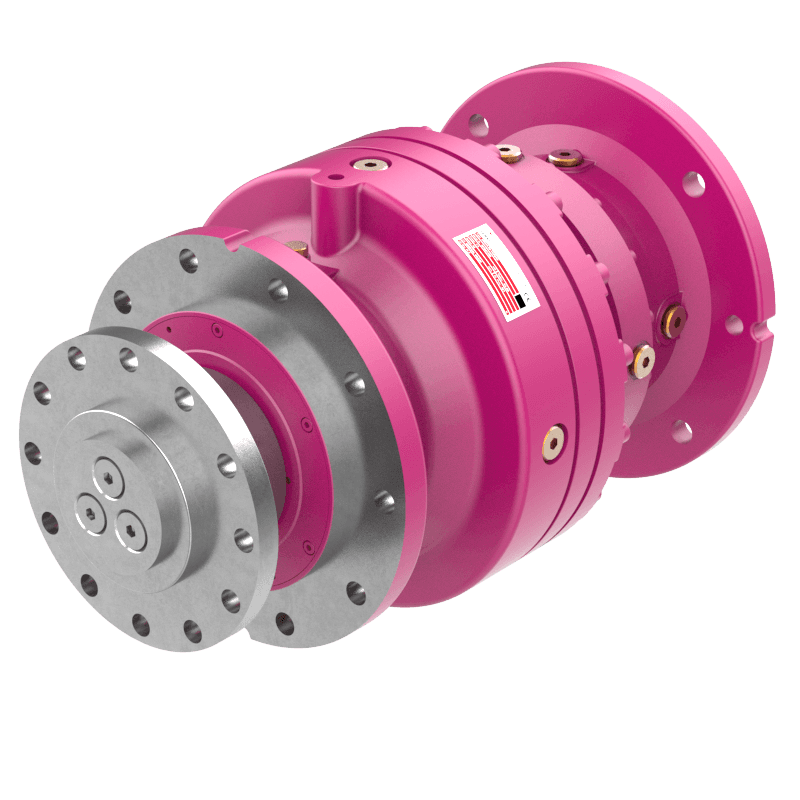

P.0T Serisi
Tambur Bağlantı Flanşı
P.TK.0 Serisi
Tek Taraflı Tork Kolu

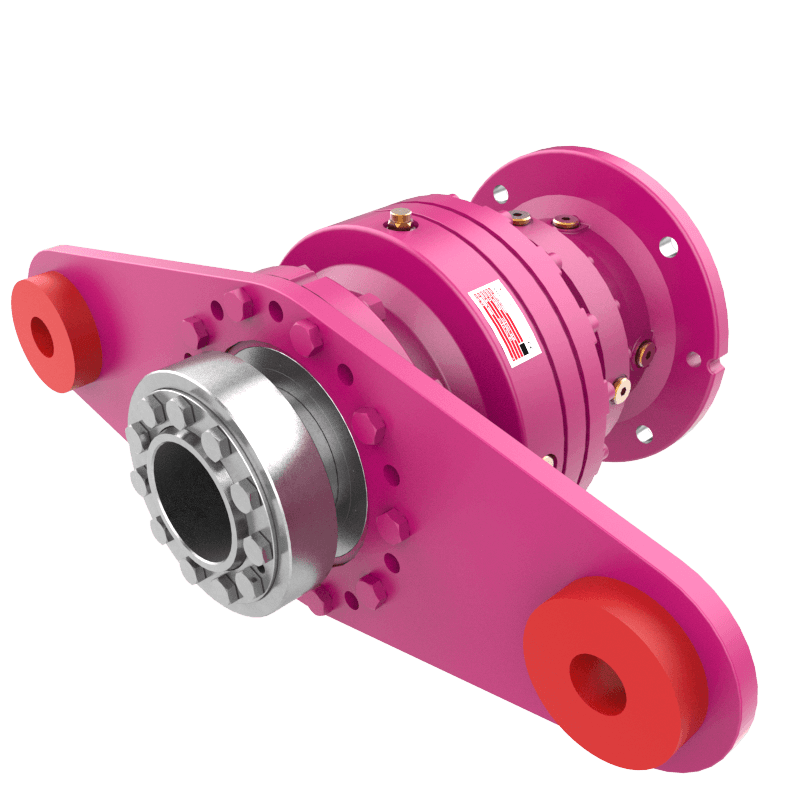

P.TK.1 Serisi
Çift Taraflı Tork Kolu

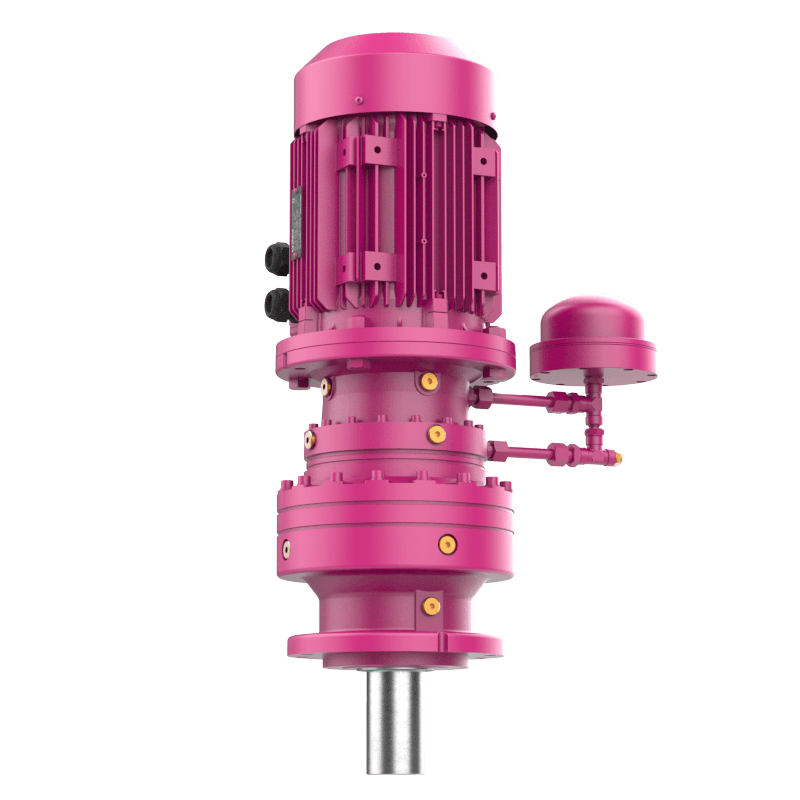

P.GT Serisi
Genleşme Tanklı
ÖZELLİKLER ve AVANTAJLARI
- Kompakt gövde ve özel tasarım yataklamalar ile birim hacimde yüksek tork taşıma
- Standart olarak yüksek radyal ve eksenel yük taşıyan rulman tasarımı
- Farklı çıkış mil opsiyonları (Dolu milli, sıkma bilezikli milli, çoklu kamalı delik milli, çoklu kamalı dolu milli)
- AC ve hidromotor bağlantı flanşları
- Girişte E Serisi redüktör akuplesi ile düşük devirli çıkış
- Girişte KR Serisi redüktör akuplesi ile düşük devir ve yüksek tork ihtiyacının karşılanması
- Çalışma şartlarına bağlı olarak yağlama ve soğutma ekipmanları
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- Servomotorlar için özel giriş bağlantı flanşları
- Motor arkası elektromanyetik fren (24V/230V/400V)
- Mekanik kilit uygulaması
- 512 - 1024 pulse enkoderli çözümler
- Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması
- Özel keçe çözümleri
- Şeffaf yağ seviye göstergesi
Performans Değerleri
Tabloyu yana kaydırın
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Çıkış Mili Çap/Boy [mm] |
|---|---|---|---|
| P.11..L | 4 - 2.763 | 1.000 | Ø50/82 |
| P.12..L | 4 - 2.763 | 2.000 | Ø50/82 |
| P.15..L | 4 - 2.858 | 3.100 | Ø60/105 |
| P.16..L | 4 - 2.858 | 5.000 | Ø60/105 |
| P.19..L | 4 - 2.957 | 8.500 | Ø80/130 |
| P.23..L | 3 - 2.456 | 12.500 | Ø90/170 |
| P.24..L | 3 - 2.456 | 20.000 | Ø90/170 |
| P.27..L | 4 - 2.541 | 25.000 | Ø110/210 |
| P.29..L | 14 - 2.111 | 35.000 | Ø120/210 |
| P.35..L | 14 - 2.202 | 50.000 | Ø140/200 |
| P.37..L | 4 - 1.963 | 85.000 | Ø160/240 |
| P.39..L | 4 - 1.630 | 105.000 | Ø160/240 |
| P.41..L | 4 - 1.670 | 135.000 | Ø180/260 |
