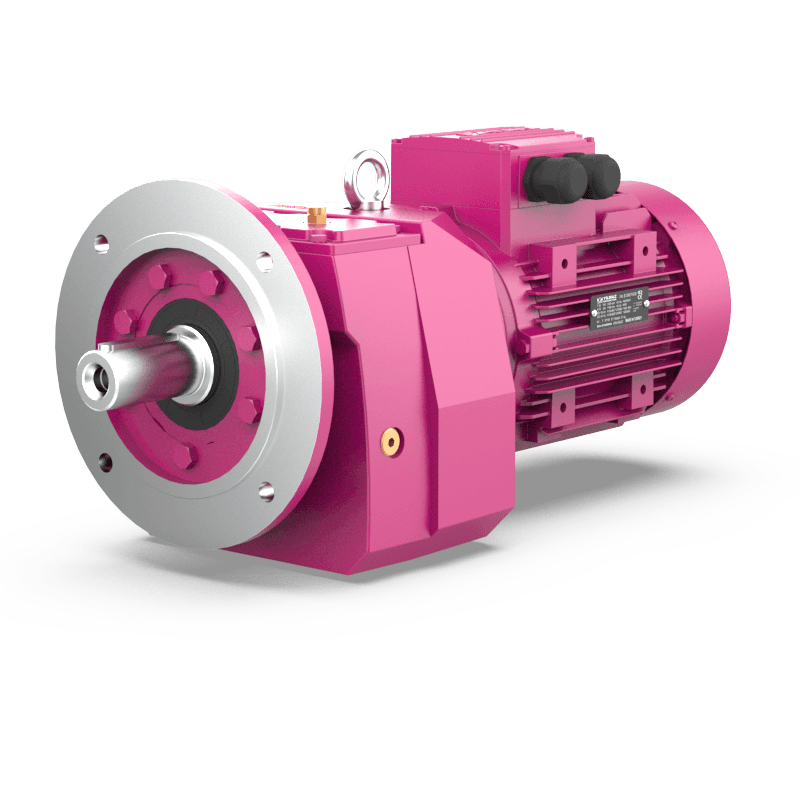

N Serisi
Flanş Bağlantılı Helisel Dişli Redüktörler
Giriş ve çıkış milleri birbirine paralel olan flanş bağlantılı ve dolu mil çıkışlı helisel dişli redüktörlerdir. Rijitlik, sızdırmazlık, ses ve dişli mukavemetlerinde büyük avantajlar sağlayan tekil gövde (monoblok) prensibine göre geliştirmiştir. Kolay montaj ve esnek kullanım olanağına sahiptir
Giriş Opsiyonları

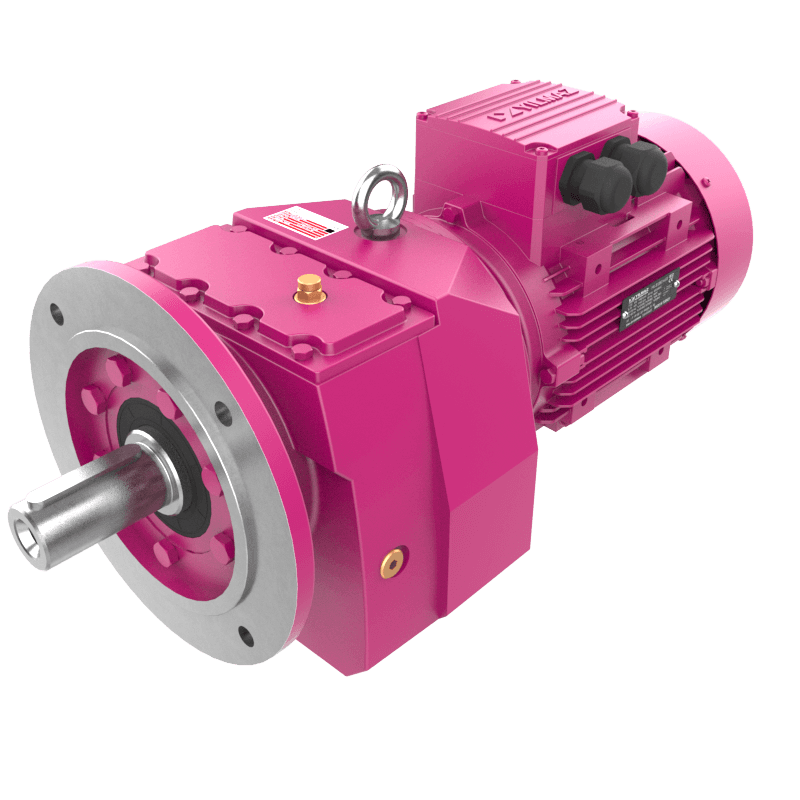

NR Serisi
Direkt Motor Akupleli

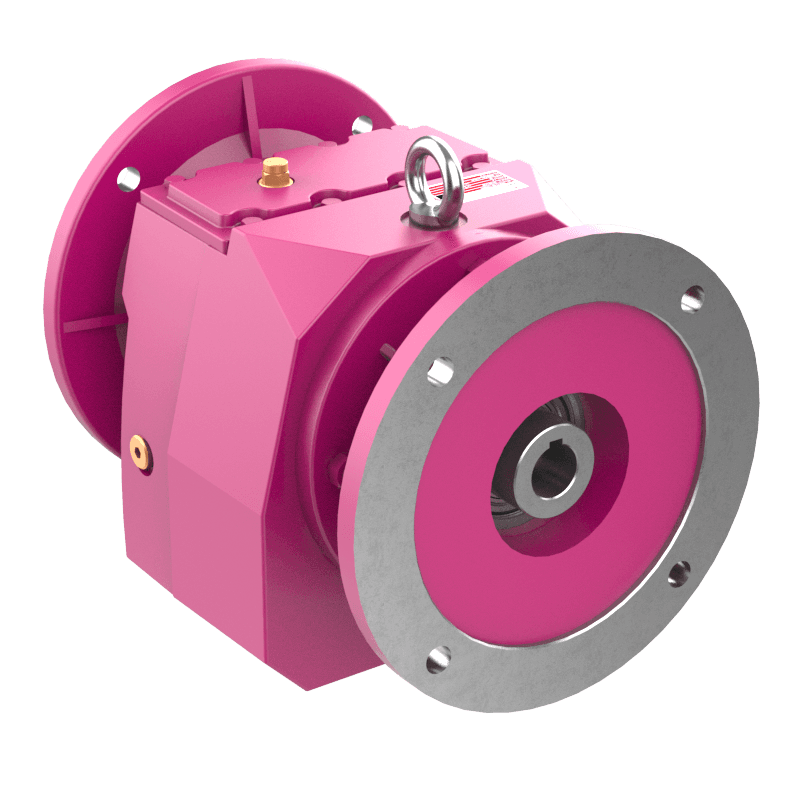

NN Serisi
IEC B5/B14 Flanşlı

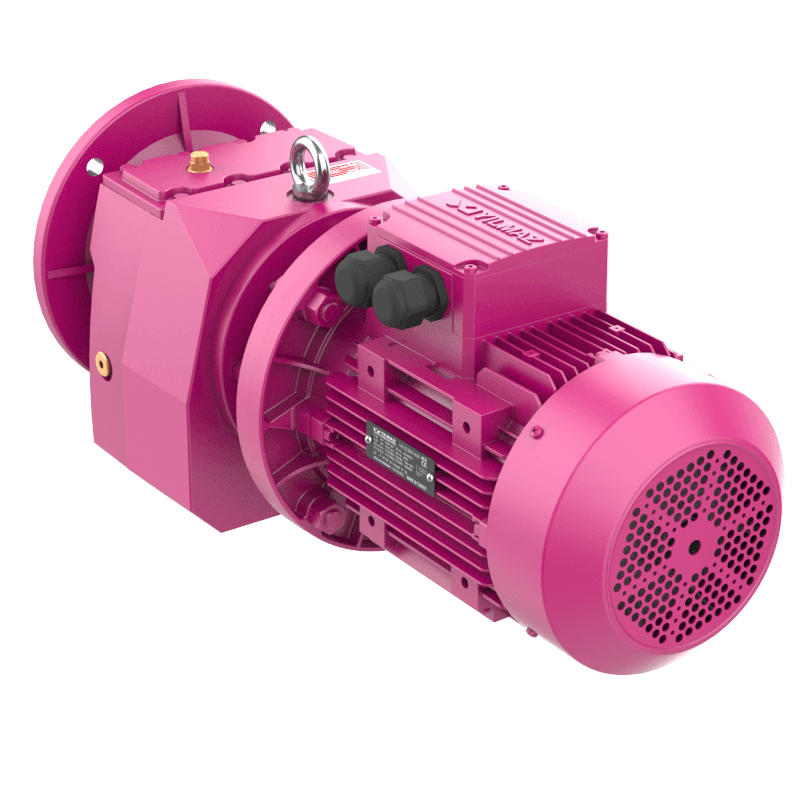

NV Serisi
IEC B5/B14 Motor Montajlı

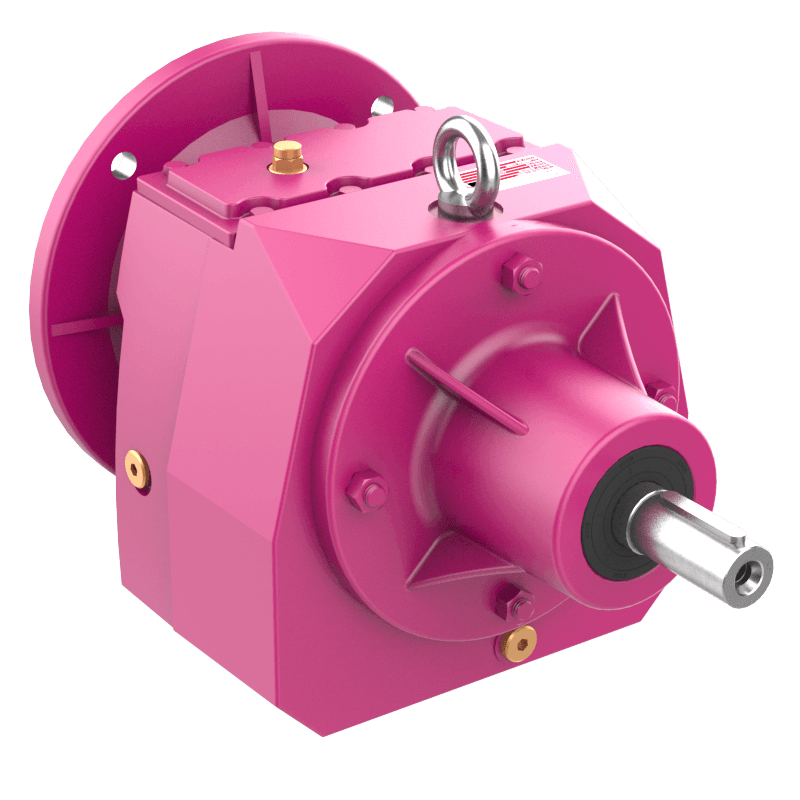

NT Serisi
Motorsuz Giriş Milli
ÖZELLİKLER ve AVANTAJLARI
- Monoblok gövde tasarımı
- 2 ve 3 kademenin aynı gövde içerisinde verilmesi
- İlave redüktör akuplesi ile 6 kademeye kadar redüksiyon
- Yüksek radyal ve eksenel yükler için rulman çözümleri
- Farklı çıkış flanş opisyonları
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- Opsiyonel mil ve flanş özellikleri
- Servomotorlar için özel giriş bağlantı flanşları
- Motor arkası elektromanyetik fren (24V/230V/400V)
- Mekanik kilit uygulaması
- 512 - 1024 pulse enkoderli çözümler
- Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması
Performans Değerleri
Tabloyu yana kaydırın
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Çıkış Mili Çap/Boy [mm] |
|---|---|---|---|
| N00 | 4 - 45 | 82 | Ø20/40 |
| N10 | 4 - 51 | 140 | Ø25/50 |
| N17 | 3 - 99 | 200 | Ø25/50 |
| N20 | 4 - 68 | 280 | Ø30/60 |
| N27 | 3 - 2.920 | 450 | Ø35/70 |
| N28 | 3 - 3.215 | 600 | Ø35/70 |
| N37 | 3 - 4.946 | 820 | Ø40/80 |
| N47 | 3 - 7.459 | 1.550 | Ø50/100 |
| N57 | 4 - 8.092 | 3.000 | Ø60/120 |
| N67 | 3 - 17.441 | 4.300 | Ø70/140 |
| N77 | 5 - 23.464 | 8.000 | Ø90/170 |
| N87 | 4 - 17.502 | 13.000 | Ø110/210 |
| N97 | 7 - 20.052 | 18.000 | Ø120/210 |
