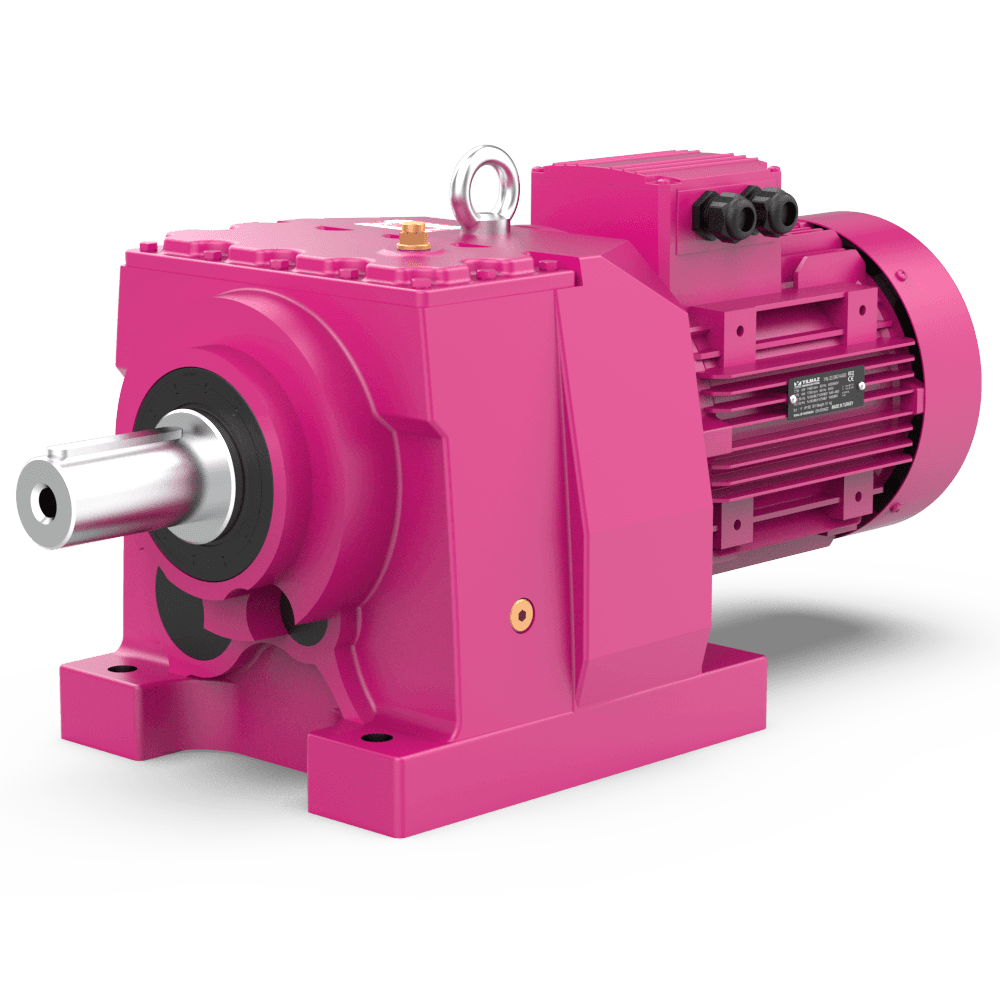

M Serisi
Ayak Bağlantılı Helisel Dişli Redüktörler
Giriş ve çıkış milleri birbirine paralel olan ayak bağlantılı ve dolu mil çıkışlı helisel dişli redüktörlerdir. Rijitlik, sızdırmazlık, ses ve dişli mukavemetlerinde büyük avantajlar sağlayan tekil gövde (monoblok) prensibine göre geliştirmiştir. Kolay montaj ve esnek kullanım olanağına sahiptir.
Giriş Opsiyonları

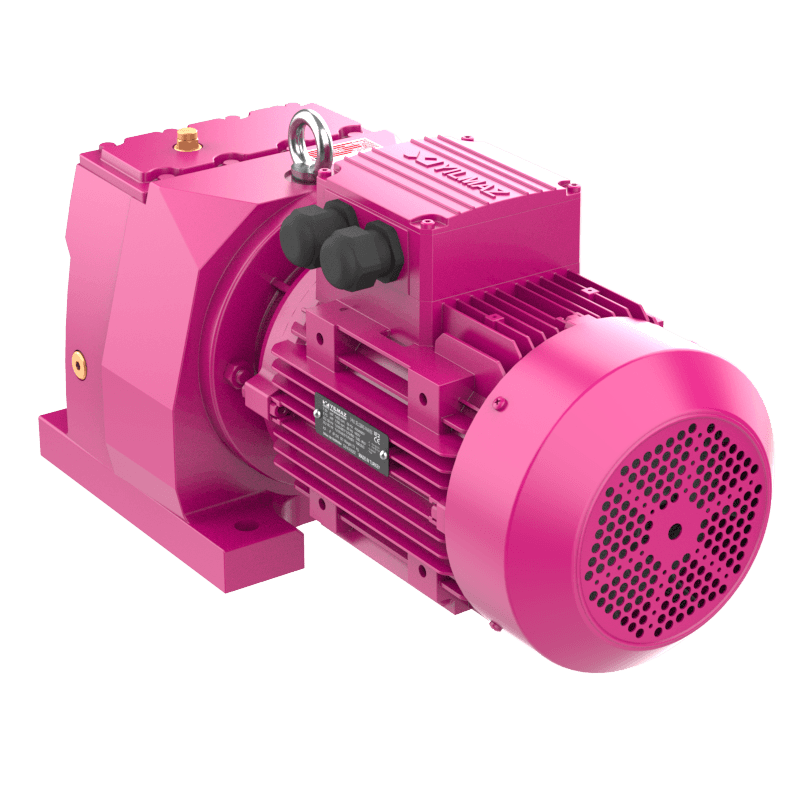

MR Serisi
Direkt Motor Akupleli

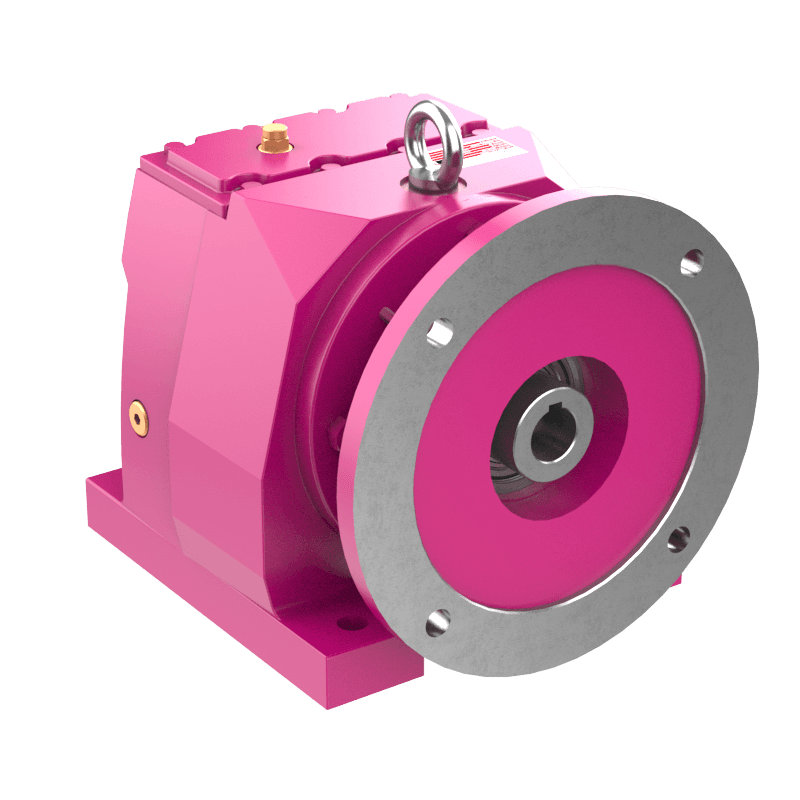

MN Serisi
IEC B5/B14 Flanşlı

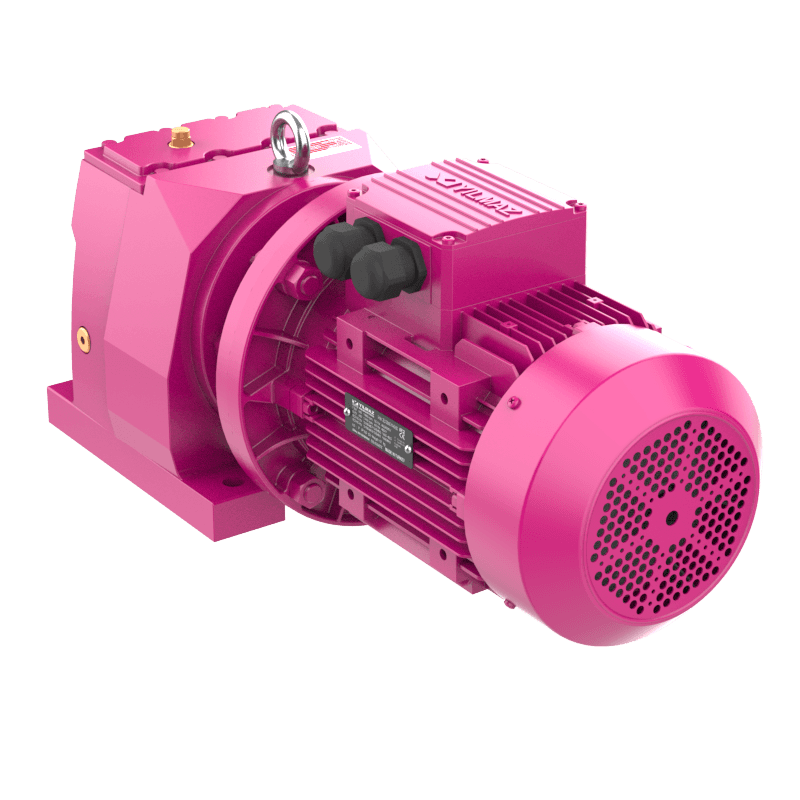

MV Serisi
IEC B5/B14 Motor Montajlı

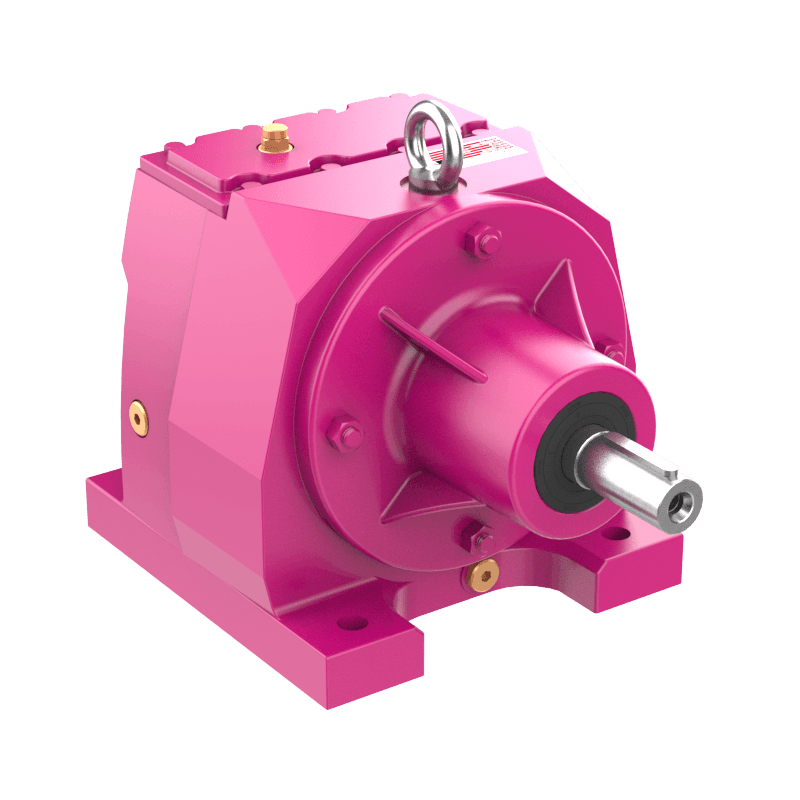

MT Serisi
Motorsuz Giriş Milli
ÖZELLİKLER ve AVANTAJLARI
- Monoblok gövde tasarımı
- 2 ve 3 kademenin aynı gövde içerisinde verilmesi
- İlave redüktör akuplesi ile 6 kademeye kadar redüksiyon
- Yüksek radyal ve eksenel yükler için rulman çözümleri
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- Opsiyonel mil özellikleri
- Servomotorlar için özel giriş bağlantı flanşları
- Motor arkası elektromanyetik fren (24V/230V/400V)
- Mekanik kilit uygulaması
- 512 - 1024 pulse enkoderli çözümler
- Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması
Performans Değerleri
Tabloyu yana kaydırın
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Çıkış Mili Çap/Boy [mm] |
|---|---|---|---|
| M00 | 4 - 45 | 82 | Ø20/40 |
| M10 | 4 - 51 | 140 | Ø25/50 |
| M17 | 3 - 99 | 200 | Ø25/50 |
| M20 | 4 - 68 | 280 | Ø30/60 |
| M27 | 3 - 2.920 | 450 | Ø35/70 |
| M28 | 3 - 3.215 | 600 | Ø35/70 |
| M37 | 3 - 4.946 | 820 | Ø40/80 |
| M47 | 3 - 7.459 | 1.550 | Ø50/100 |
| M57 | 4 - 8.092 | 3.000 | Ø60/120 |
| M67 | 3 - 17.441 | 4.300 | Ø70/140 |
| M77 | 5 - 23.464 | 8.000 | Ø90/170 |
| M87 | 4 - 17.502 | 13.000 | Ø110/210 |
| M97 | 7 - 20.052 | 18.000 | Ø120/210 |
