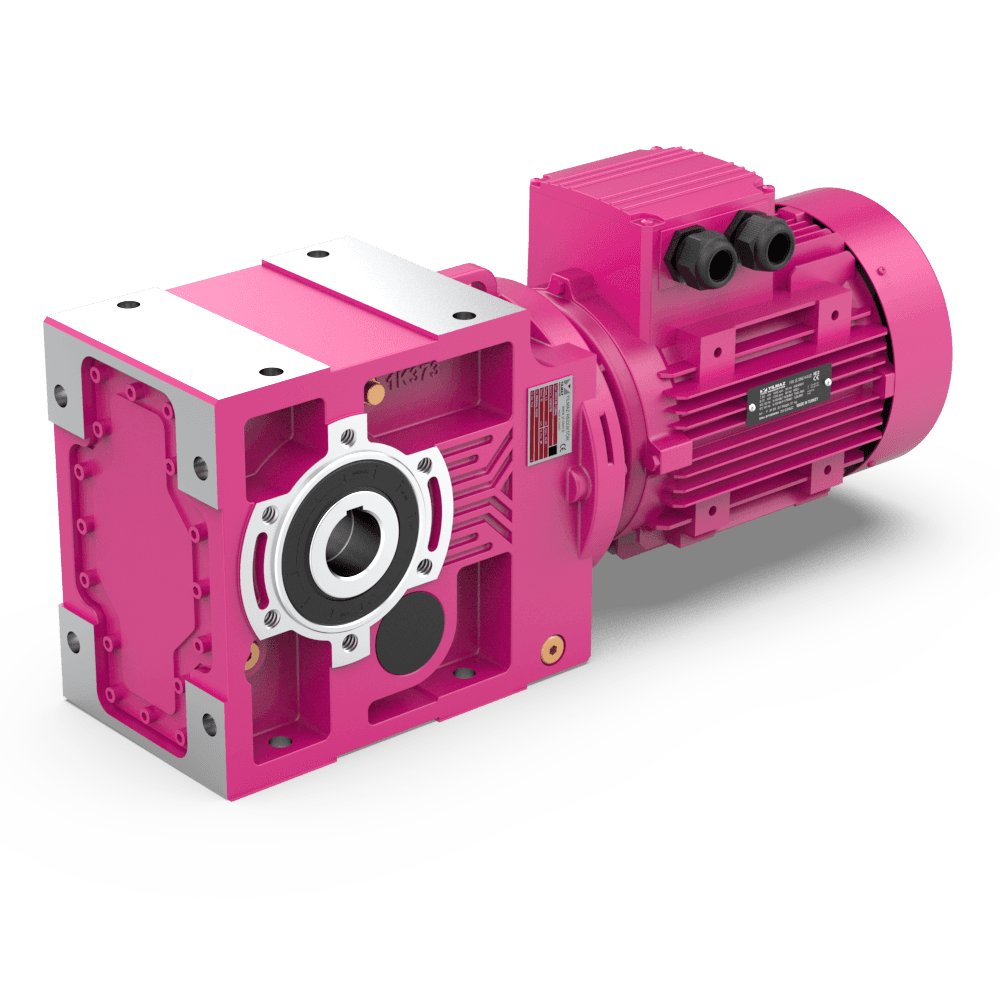

K Serisi
Konik-Helisel Dişli Redüktörler
Helisel ve konik dişlilerden oluşan, giriş ve çıkış milleri birbirlerine dik konumlanmış, monoblok gövde üzerindeki ayak delikleri, çıkış flanşı veya tork kolu ile makineye montaj edilen redüktörlerdir
Giriş Opsiyonları

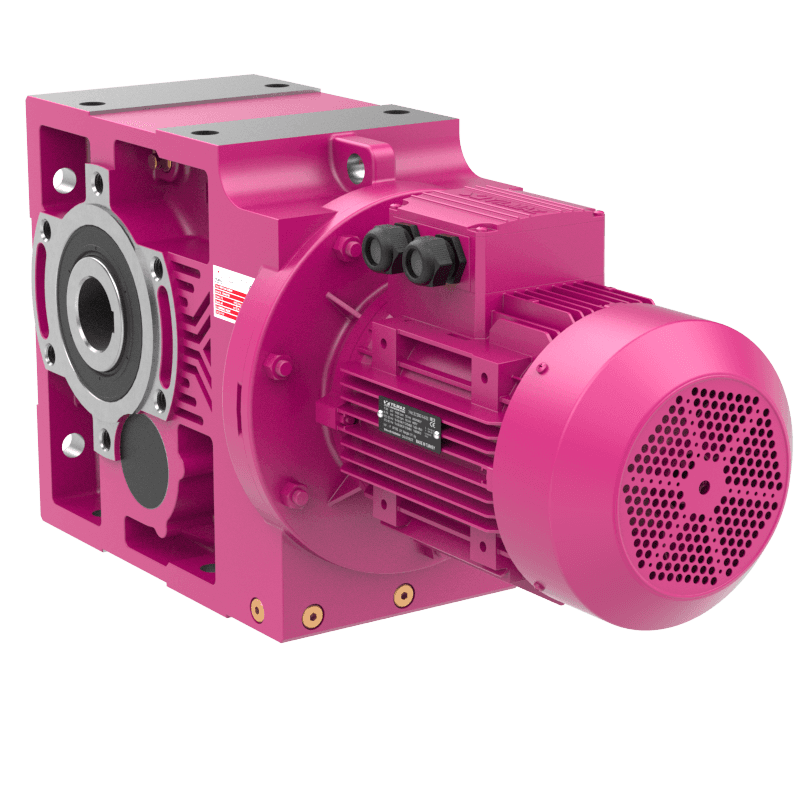

KR Serisi
Direkt Motor Akupleli

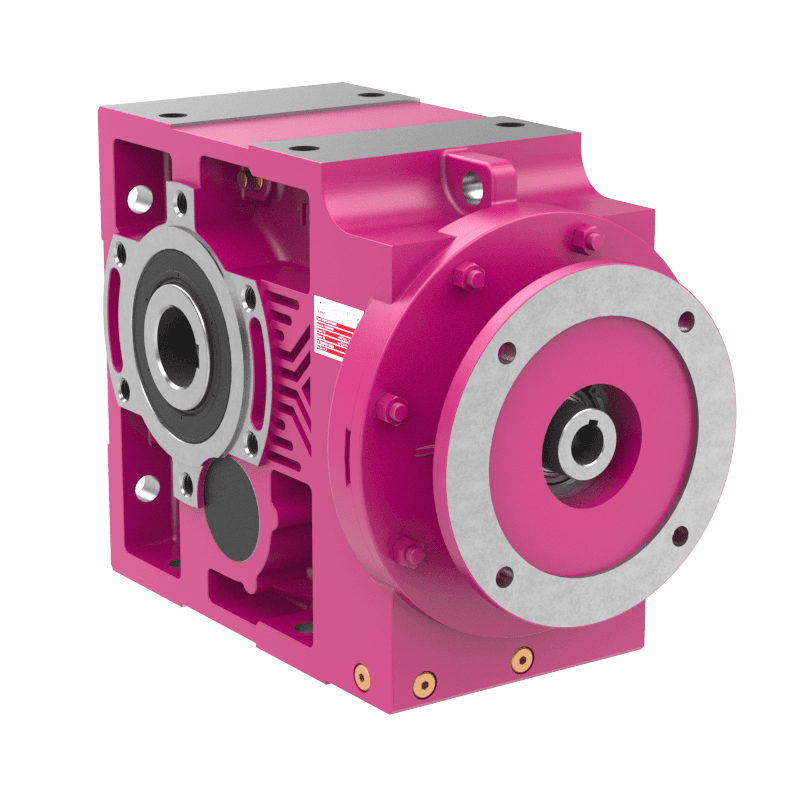

KN Serisi
IEC B5/B14 Flanşlı

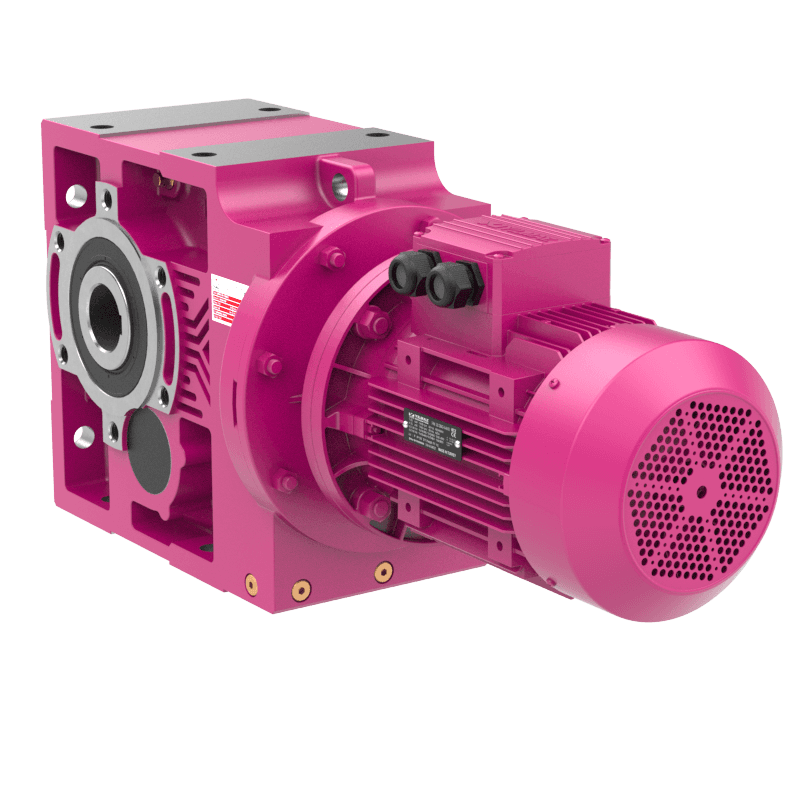

KV Serisi
IEC B5/B14 Motor Montajlı
KT Serisi
Motorsuz Giriş Milli
Çıkış Opsiyonları

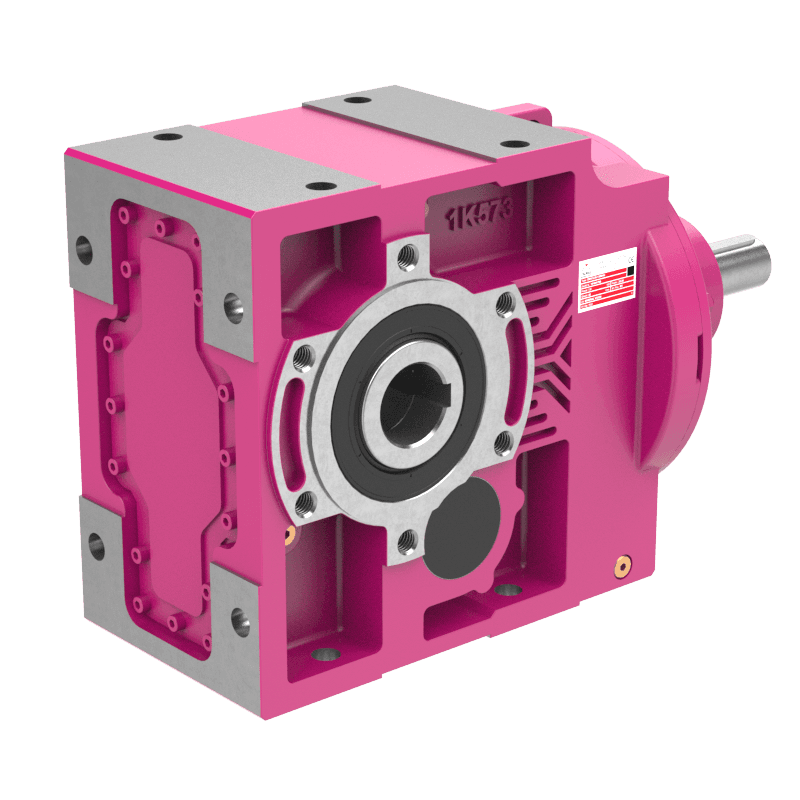

K.00 Serisi
Delik Milli

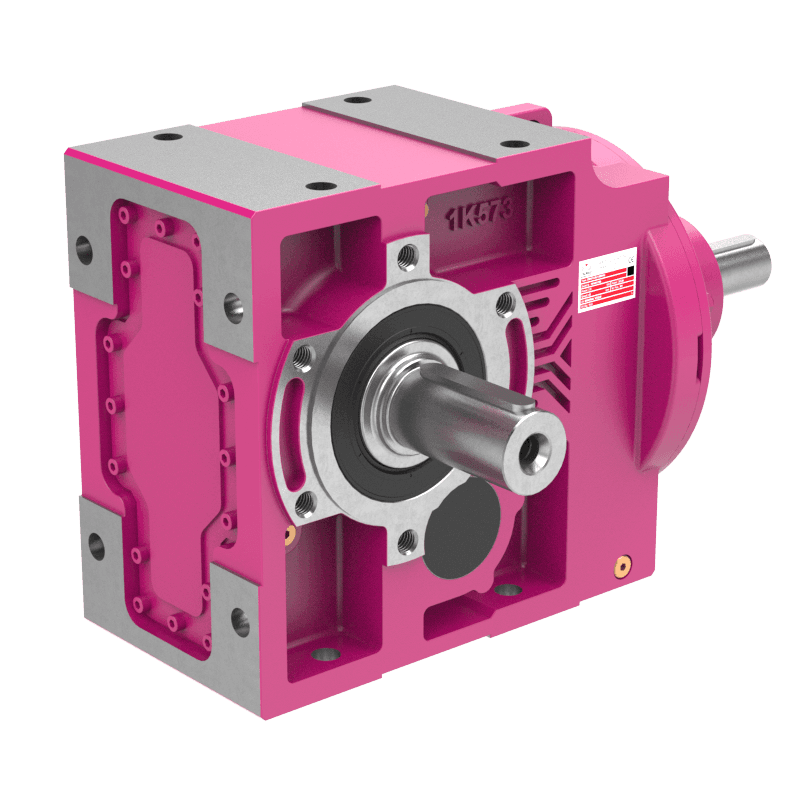

K.01 Serisi
Mil Çıkışlı
K.02 Serisi
Mil Çıkışlı Flanş Bağlantılı

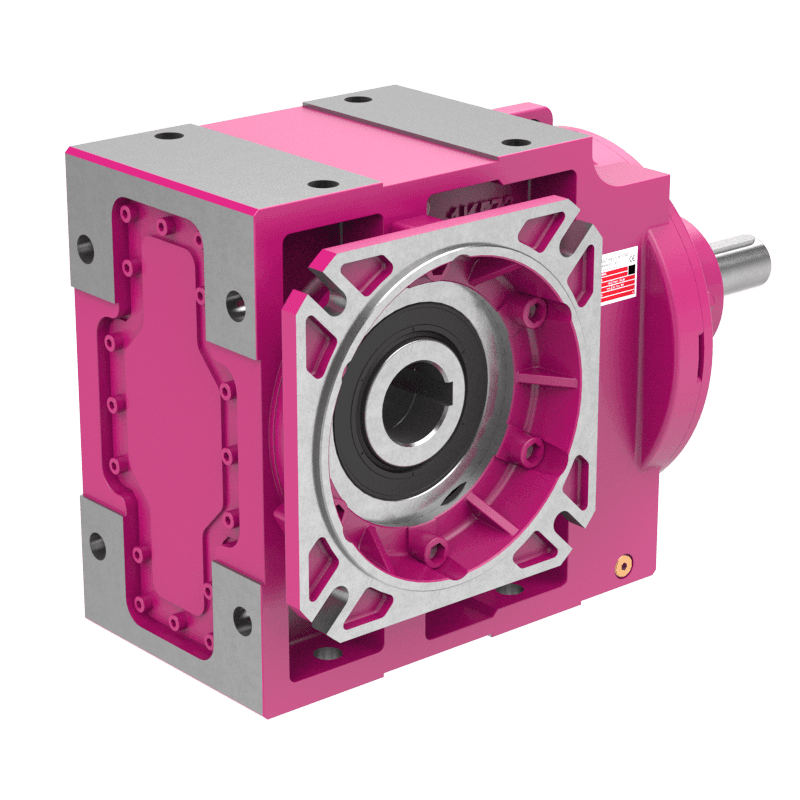

K.03 Serisi
Delik Milli Flanş Bağlantılı

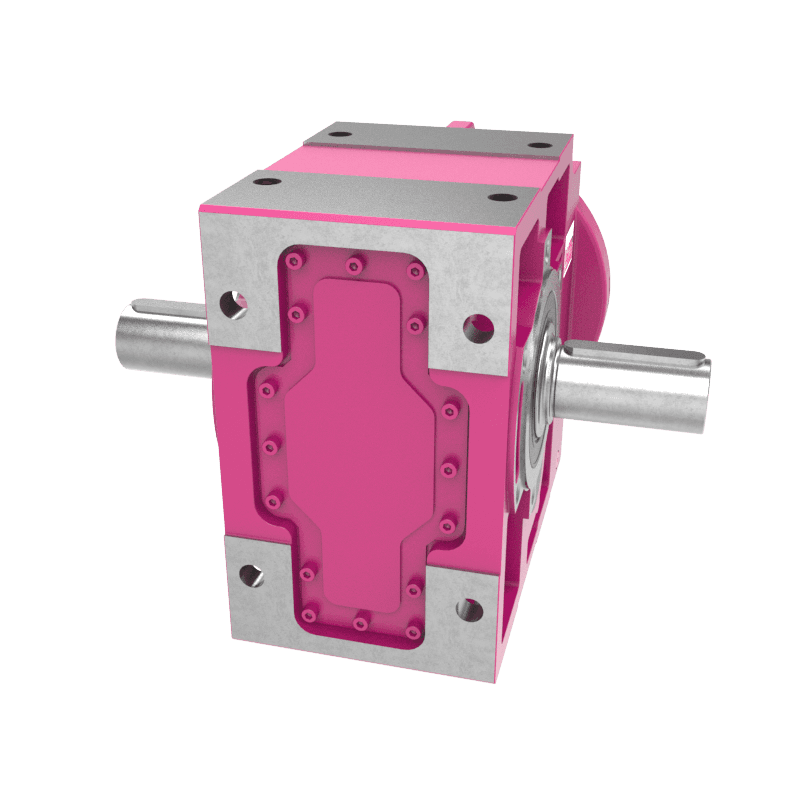

K.04 Serisi
Çift Mil Çıkışlı

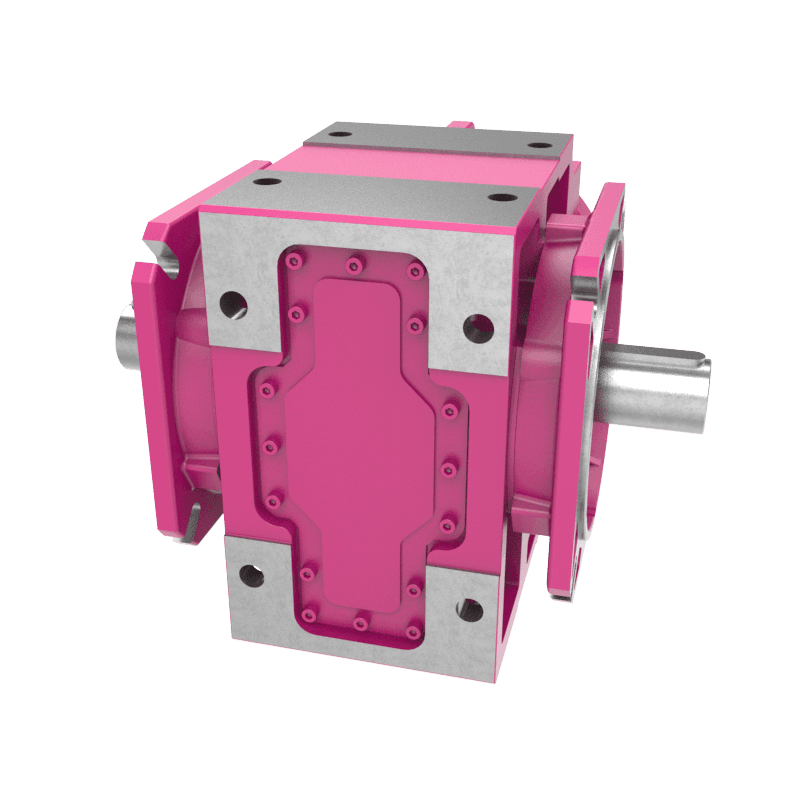

K.05 Serisi
Çift Mil Çıkışlı Flanşlı

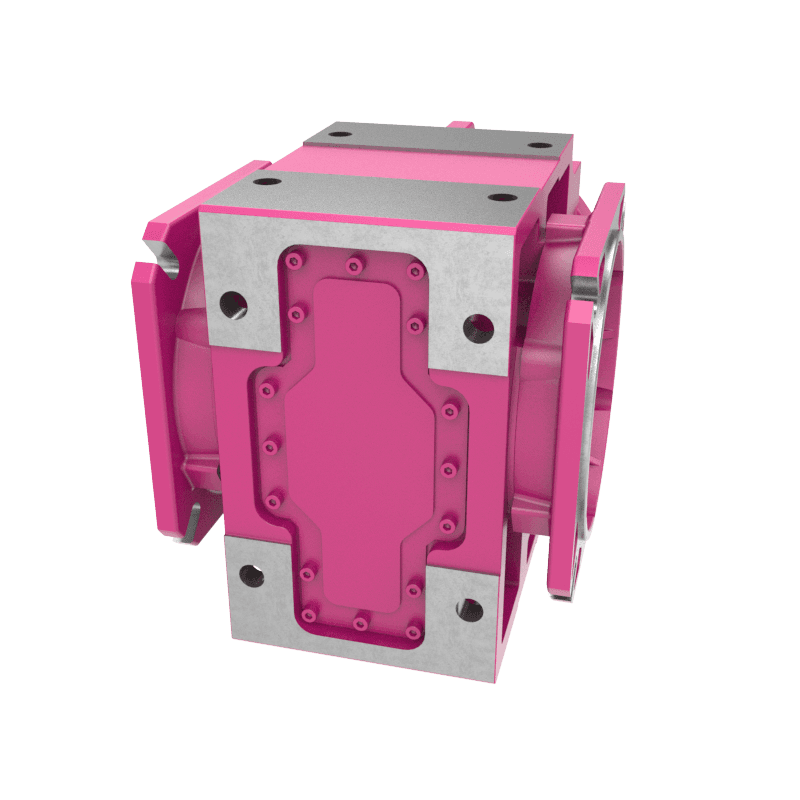

K.08 Serisi
Çift Çıkış Flanşlı Delik Milli
K.0S Serisi
Sıkma Bilezikli

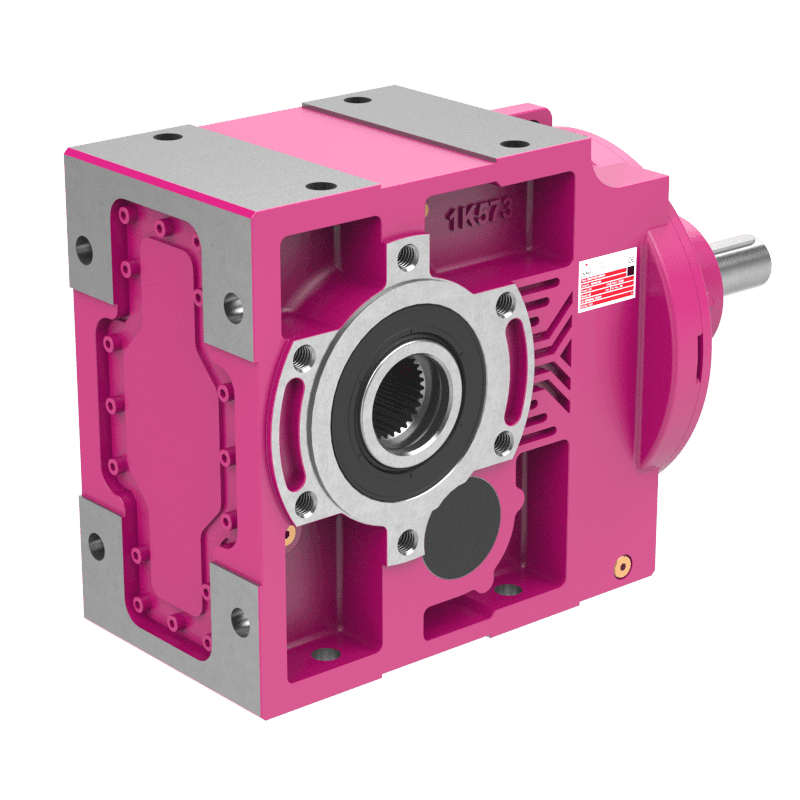

K.0K Serisi
Çoklu Kamalı Delik Milli (DIN 5480)

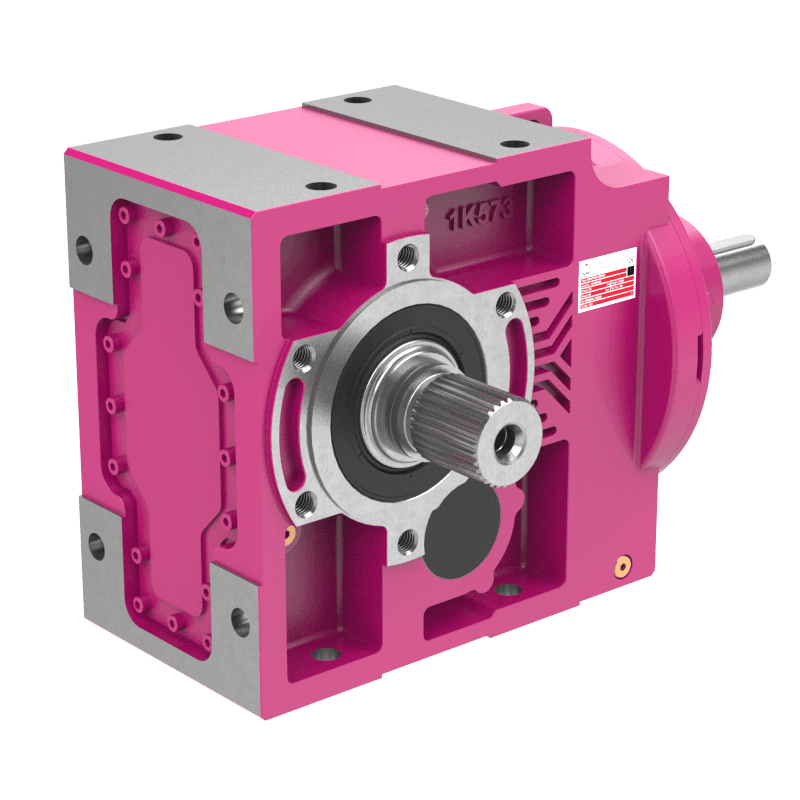

K.1K Serisi
Çoklu Kamalı Mil Çıkışlı (DIN 5480)
K.B.0A Serisi
Delik Milli Drywell
K.B.1A Serisi
Mil Çıkışlı Drywell
K.B.SA Serisi
Sıkma Bilezikli Drywell

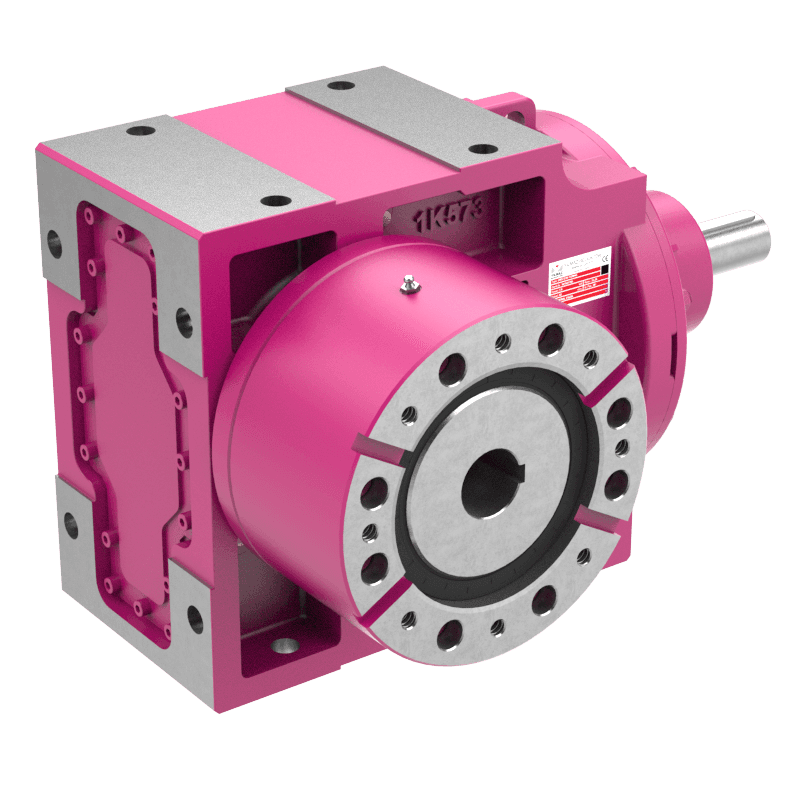

K.E.0E Serisi
Ekstruder Çıkışlı

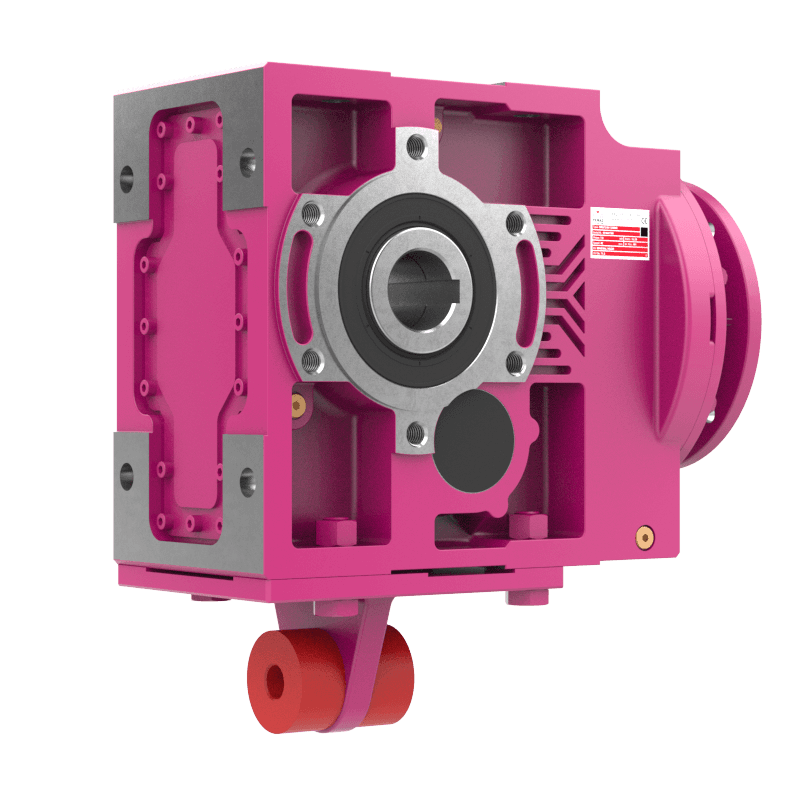

K.TK.0 Serisi
Tork Kolu Bağlantılı

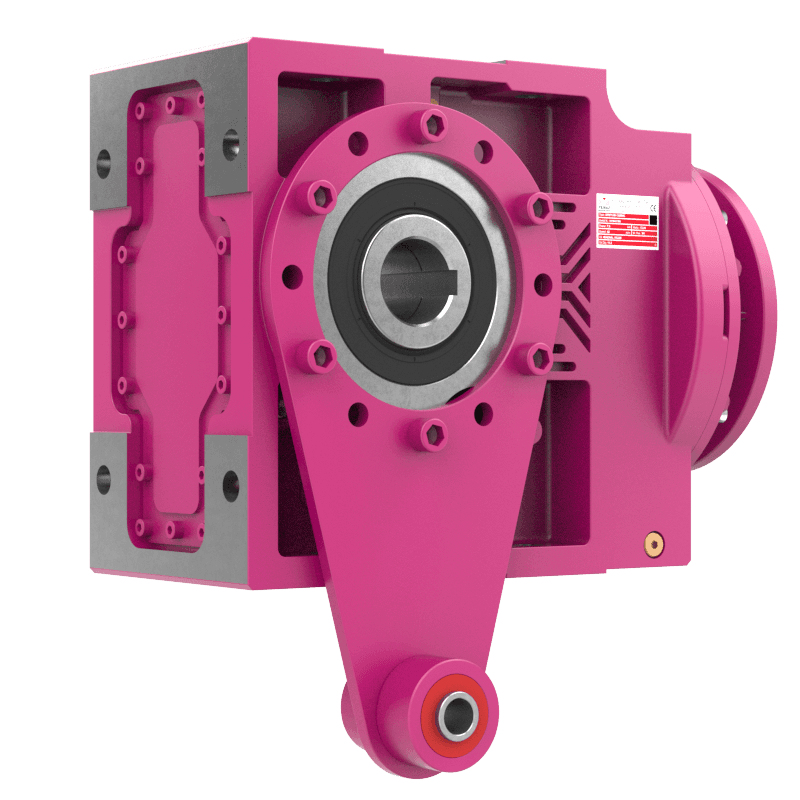

K.TK.1 Serisi
Tork Kolu Bağlantılı (Opsiyonel)
ÖZELLİKLER ve AVANTAJLARI
- Monoblok gövde tasarımı
- 6 kademeye kadar yüksek redüksiyon
- Yüksek radyal ve eksenel yükler için rulman çözümleri
- Farklı çıkış mil opsiyonları (Delik milli, dolu milli, sıkma bilezikli milli, çoklu kamalı delik milli, çoklu kamalı dolu milli)
- Ekstrüder uygulamaları için çıkış boğazı (KRE tipi)
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- Opsiyonel mil ve flanş özellikleri
- Servomotorlar için özel giriş bağlantı flanşları
- Motor arkası elektromanyetik fren (24V/220V/380V)
- Mekanik kilit uygulaması
- 500-1024 pulse enkoderli çözümler
- Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması
Performans Değerleri
Tabloyu yana kaydırın
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Kovan Çapı [mm] |
|---|---|---|---|
| K00. | 7 - 121 | 80 | Ø20 |
| K10. | 6 - 129 | 140 | Ø30 |
| K17. | 7 - 109 | 200 | Ø30 |
| K20. | 6 - 139 | 280 | Ø35 |
| K27. | 7 - 1.759 | 450 | Ø35 |
| K28. | 6 - 3.333 | 600 | Ø40 |
| K37. | 6 - 3.467 | 820 | Ø40 |
| K47. | 6 - 5.227 | 1.550 | Ø50 |
| K57. | 7 - 6.612 | 2.700 | Ø60 |
| K67. | 8 - 12.681 | 4.300 | Ø70 |
| K77. | 7 - 15.619 | 8.000 | Ø90 |
| K87. | 10 - 12.789 | 15.000 | Ø110 |
| K97. | 12 - 15.681 | 20.000 | Ø120 |
