H.E Serisi
Ekstrüder Redüktörleri
Plastik enjeksiyon makinalarının çalışması esnasında oluşan eksenel yükleri karşılamak için özel tasarlanmış çıkış ekstrüder boğazı ve büte rulmana sahip H Serisi redüktörlerdir. Ağır çalışma şartlarında oluşabilecek termal problemleri önlemek için soğutucu ekipmanlı olarak sunulmaktadır
Giriş Opsiyonları
HTE Serisi
Motorsuz Giriş Milli

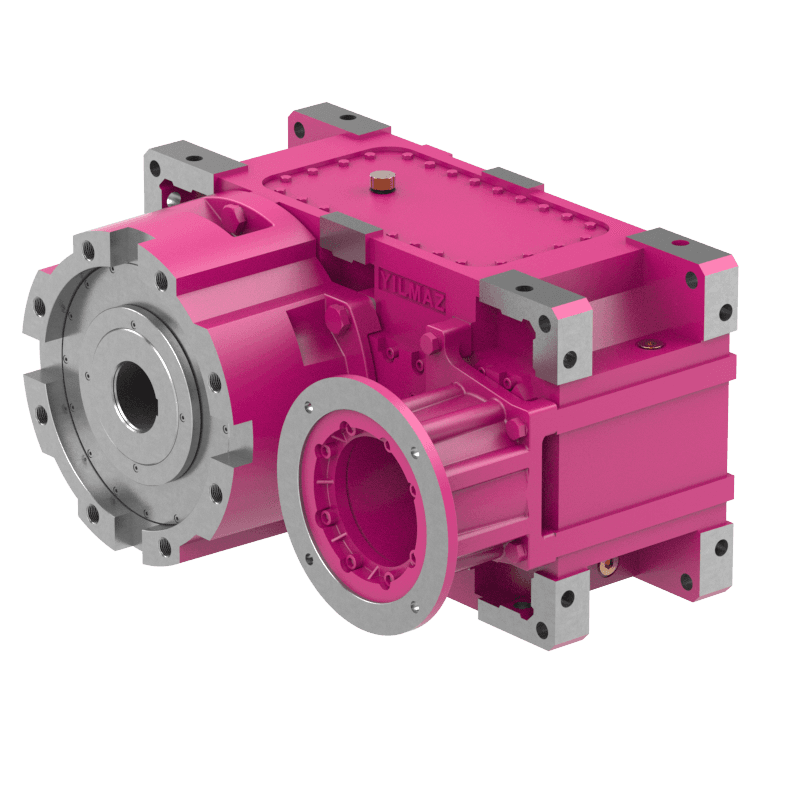

HKE Serisi
IEC B5 Flanşlı Motorsuz

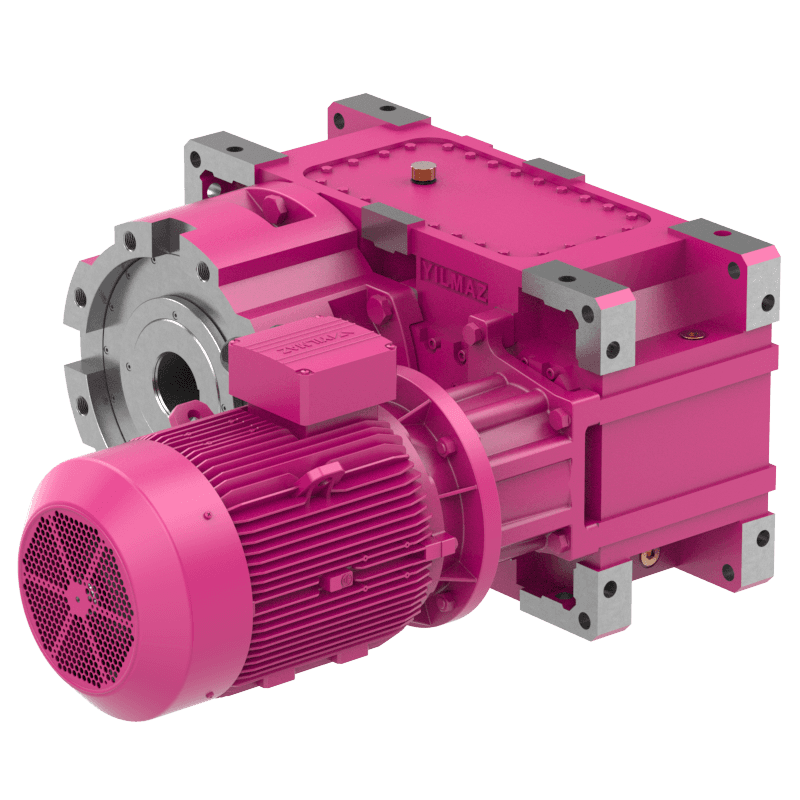

HVE Serisi
IEC B5 Flanşlı Motorlu
Çıkış Opsiyonları
H.E.0E Serisi
Standart Ekstrüder Çıkış Boğazlı, Delik Milli

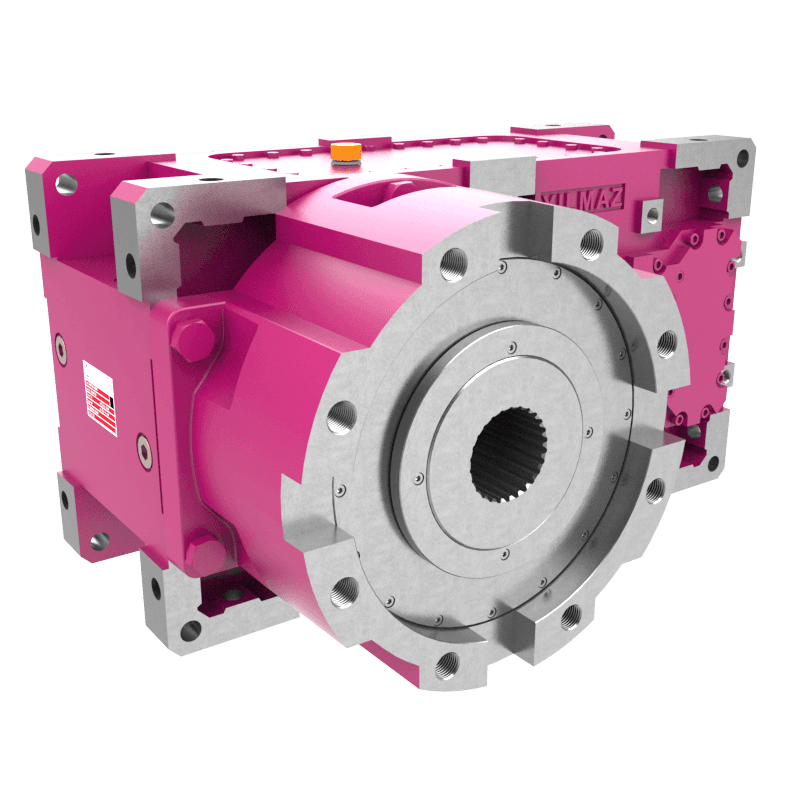

H.E.0EK Serisi
Standart Ekstrüder Çıkış Boğazlı, Çoklu Kamalı (DIN 5480)

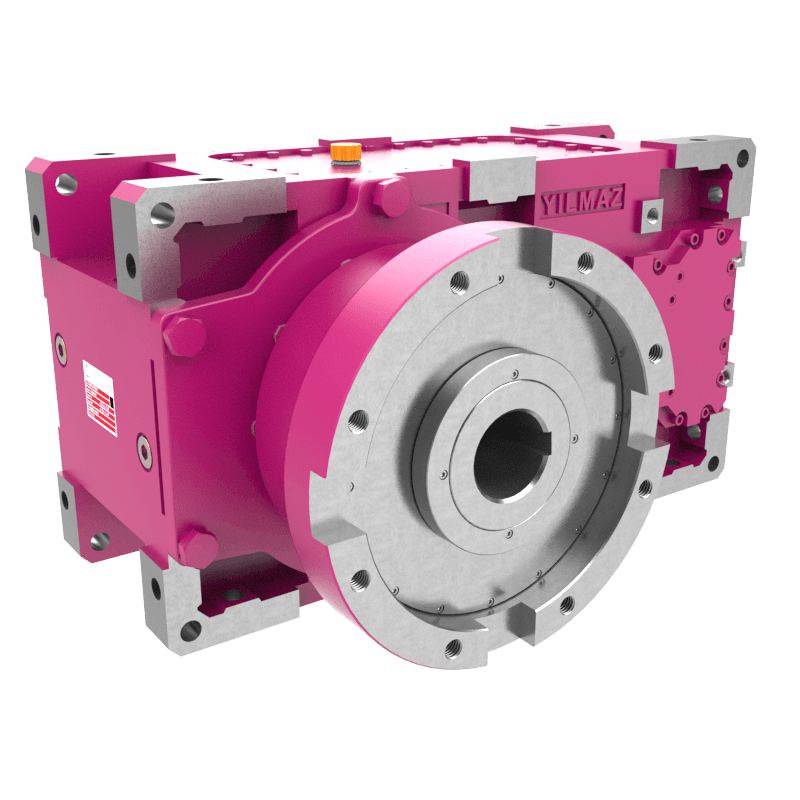

H.E.1E Serisi
Opsiyonel Ekstrüder Çıkış Boğazlı, Delik Milli
H.E.1EK Serisi
Opsiyonel Ekstrüder Çıkış Boğazlı, Çoklu Kamalı (DIN 5480)
ÖZELLİKLER ve AVANTAJLARI
- GGG40 sfero döküm gövde ve extrüder boğaz
- 29400 Serisi büte rulmanlı
- Vida yüküne göre büte rulman seçenekleri
- Özel modifikasyonlu dişliler ve konik masuralı rulmanlı tasarım,
- Motor bağlantısı için IEC B5 giriş flanş opsiyonu
- Farklı çıkış mil opsiyonları (Kamalı veya çoklu kamalı ekstrüder mil seçenekleri)
- Montaj pozisyonuna göre yağlama opsiyonları
- Soğutma ekipmanları (Eşanjör veya serpantin soğutması)
Performans Değerleri
Tabloyu yana kaydırın
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Kovan Çapı [mm] | Çoklu Kama | Büte Rulmanı |
|---|---|---|---|---|---|
| H.E032. | 5 - 75 | 4.850 | Ø50 | N50x2x30x24x9H | 29418 |
| H.E042. | 6 - 85 | 5.500 | Ø60 | N60x2x30x28x9H | 29420 |
| H.E052. | 6 - 86 | 9.000 | Ø70 | N70x3x30x22x9H | 29424 |
| H.E062. | 8 - 107 | 11.000 | Ø80 | N80x3x30x25x9H | 29428 |
| H.E072. | 6 - 318 | 19.000 | Ø90 | N90x3x30x28x9H | 29430 |
| H.E082. | 8 - 403 | 24.000 | Ø100 | N100x4x30x24x9H | 29434 |
| H.E092. | 6 - 339 | 29.000 | Ø110 | N110x4x30x26x9H | 29436 |
| H.E102. | 8 - 419 | 36.000 | Ø120 | N120x4x30x28x9H | 29440 |
| H.E112. | 6 - 314 | 55.000 | Ø130 | N130x4x30x31x9H | 29444 |
| H.E122. | 8 - 404 | 70.000 | Ø140 | N140x4x30x34x9H | 29448 |
| H.E132. | 7 - 319 | 90.000 | Ø160 | N150x5x30x28x9H | 29452 |
| H.E142. | 8 - 386 | 110.000 | Ø170 | N170x5x30x32x9H | 29456 |
| H.E152. | 7 - 325 | 150.000 | Ø180 | N180x5x30x34x9H | 29464 |
| H.E162. | 7 - 357 | 165.000 | Ø190 | N200x8x30x24x9H | 29468 |
