H Serisi
Helisel Dişli Yatık Tip Redüktörler
Helisel dişlilerden oluşan, giriş ve çıkış milleri birbirlerine parallel olan, gövde üzerindeki ayak delikleri, çıkış flanşı veya tork kolu ile makineye montaj edilen ağır endüstri redüktörlerdir.
Giriş Opsiyonları
HT Serisi
Motorsuz Giriş Milli
HK Serisi
IEC B5 Flanşlı Motorsuz

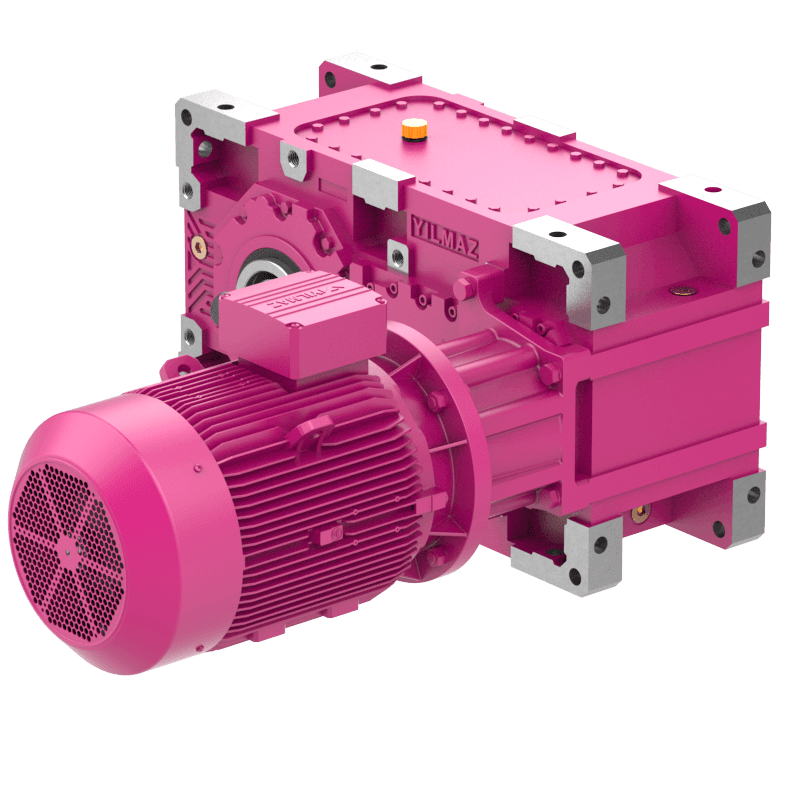

HV Serisi
IEC B5 Flanşlı Motorlu

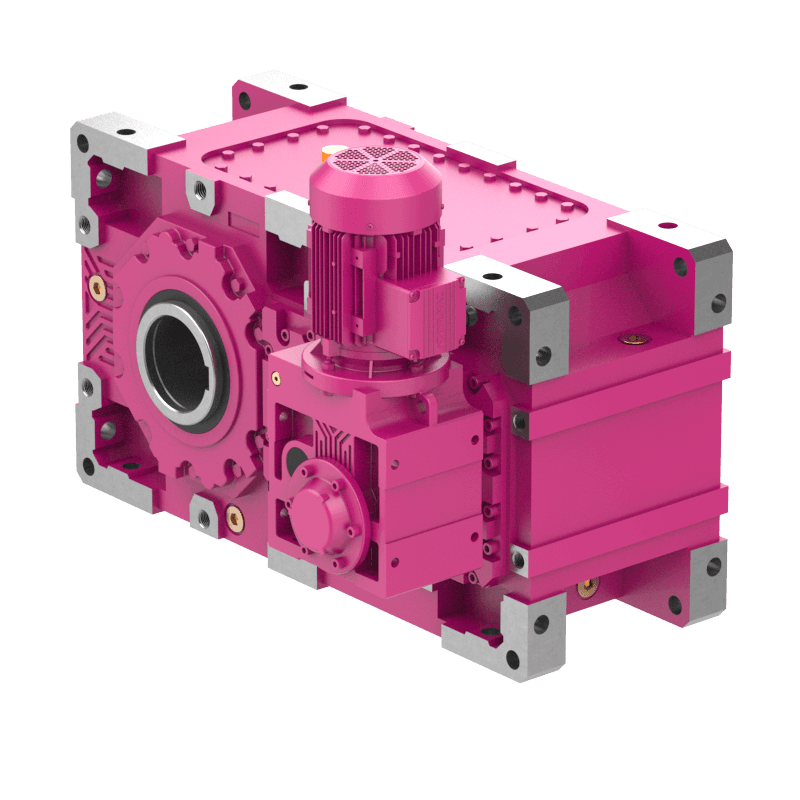

HT + KR Serisi
Düşük Devirli Ekleme Gövdeli
Çıkış Opsiyonları

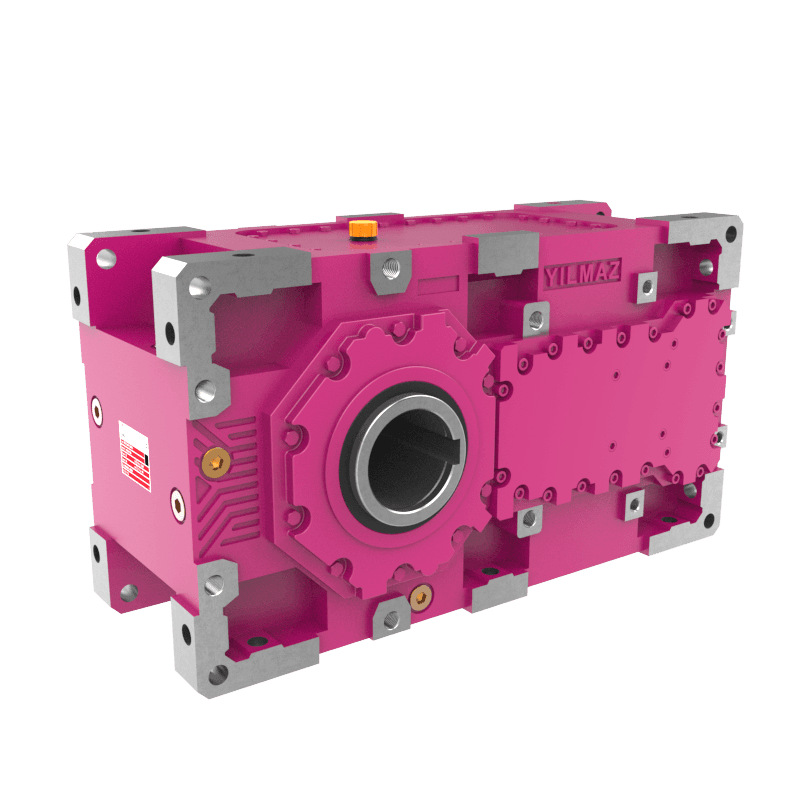

H.00 Serisi
Delik Milli
H.01 Serisi
Mil Çıkışlı

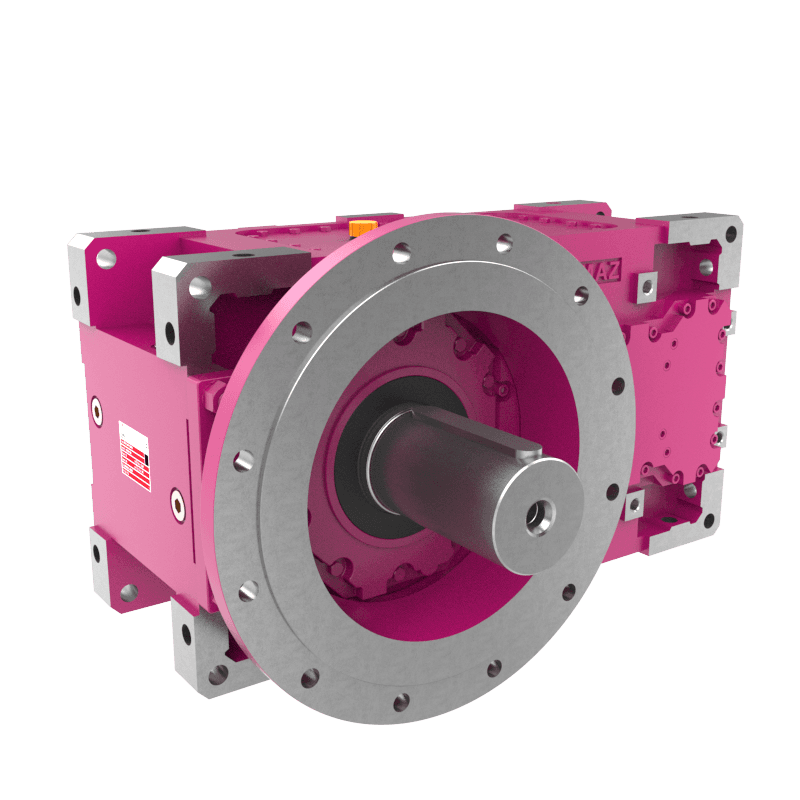

H.02 Serisi
Mil Çıkışlı Flanş Bağlantılı

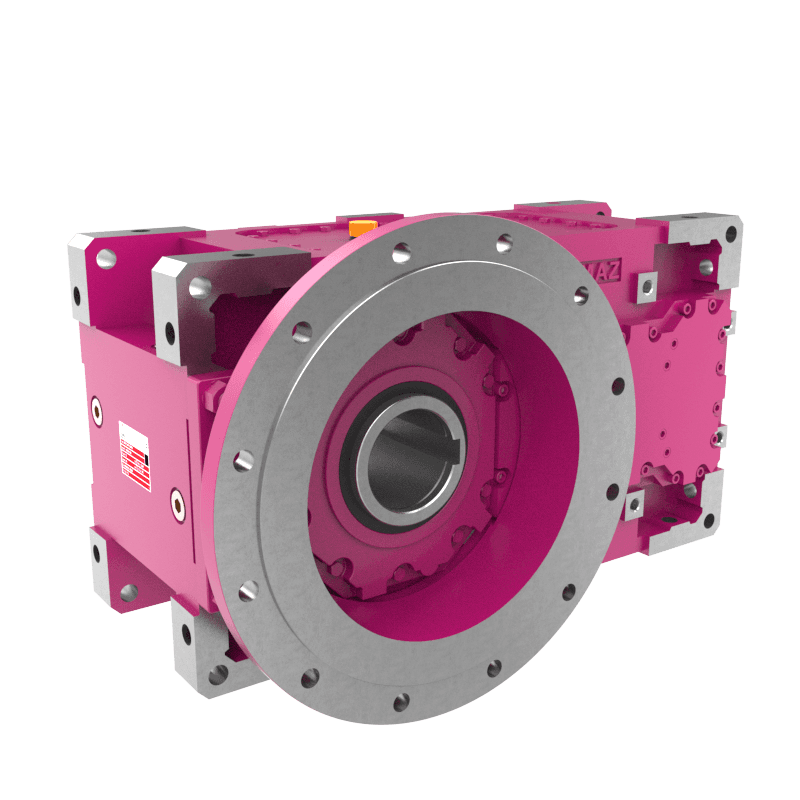

H.03 Serisi
Delik Milli Flanş Bağlantılı

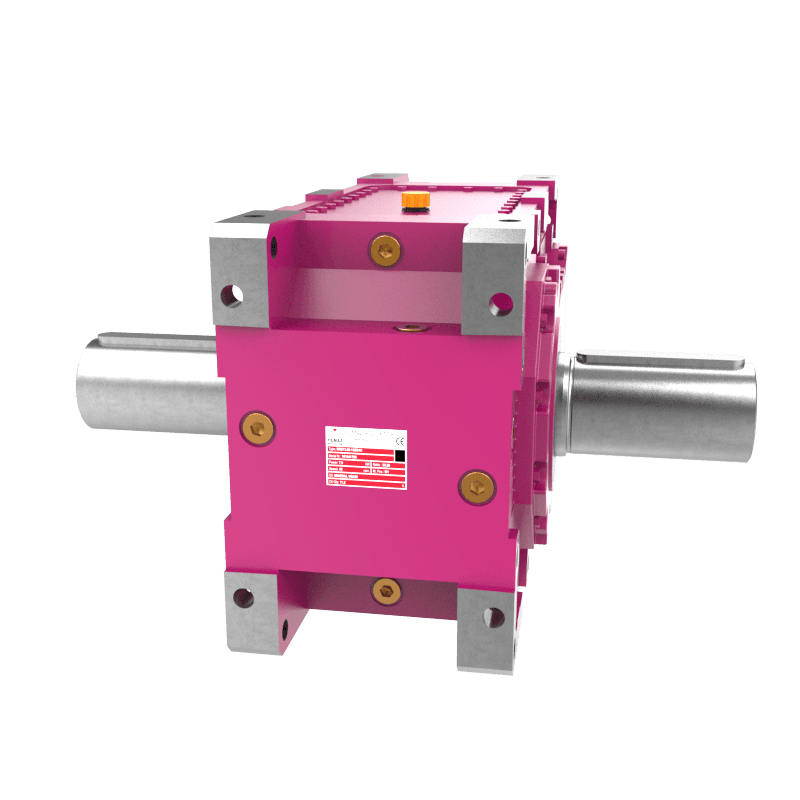

H.04 Serisi
Çift Çıkış Milli
H.05 Serisi
Çift Çıkış Flanşlı Mil Çıkışlı
H.08 Serisi
Çift Çıkış Flanşlı Delik Milli

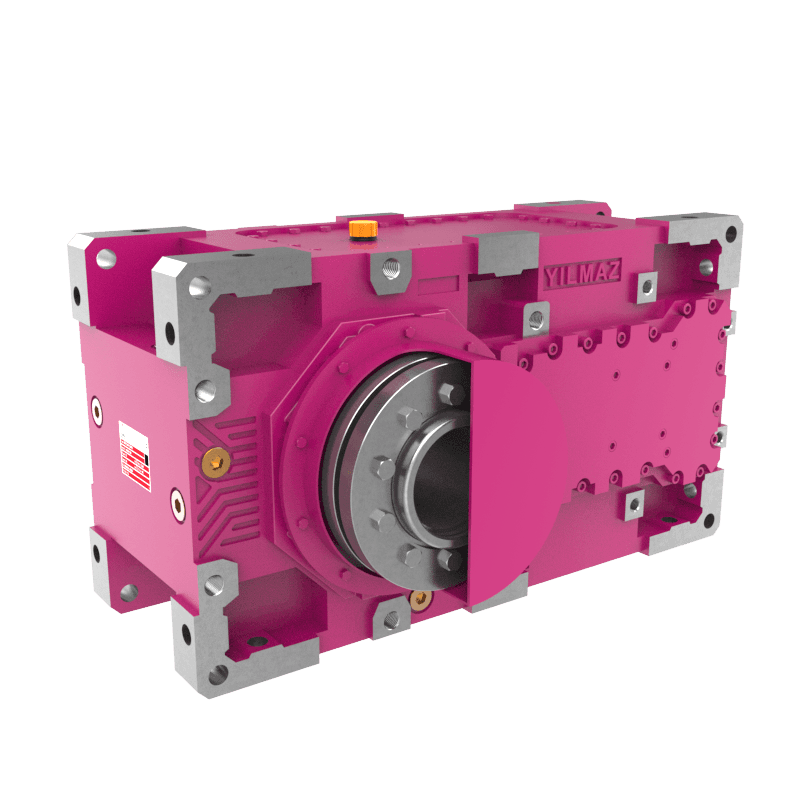

H.0S Serisi
Sıkma Bilezikli

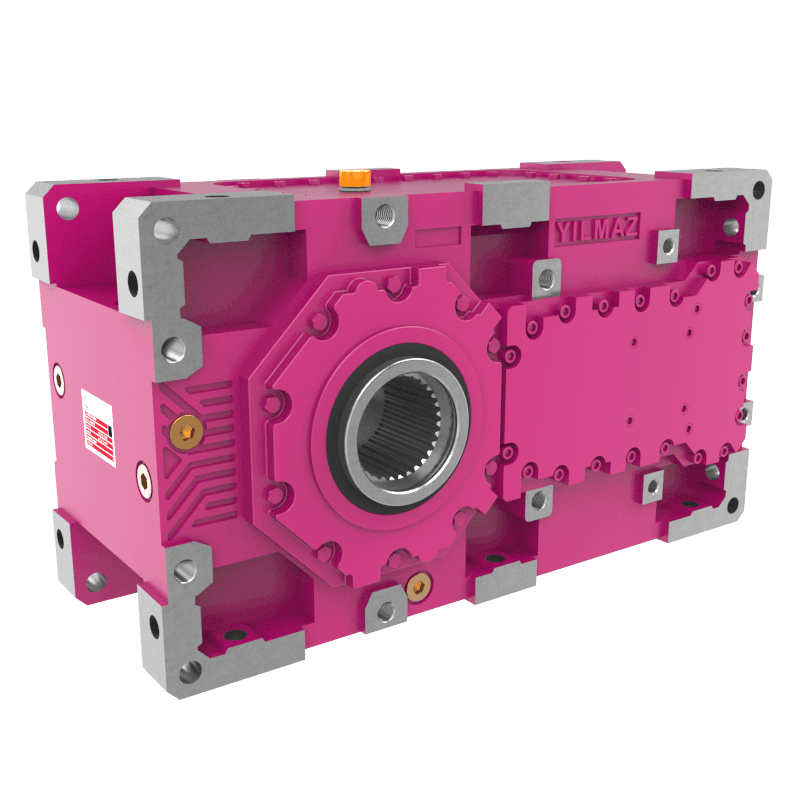

H.0K Serisi
Çoklu Kamalı Delik Milli (DIN 5480)

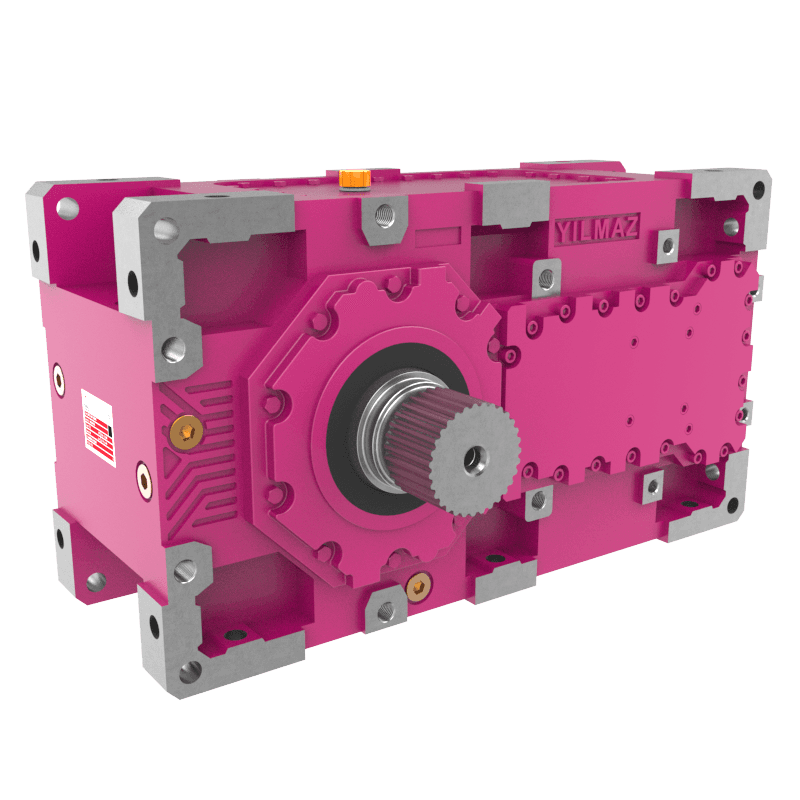

H.1K Serisi
Çoklu Kamalı Mil Çıkışlı (DIN 5480)
H.B.0A Serisi
Delik Milli Drywell

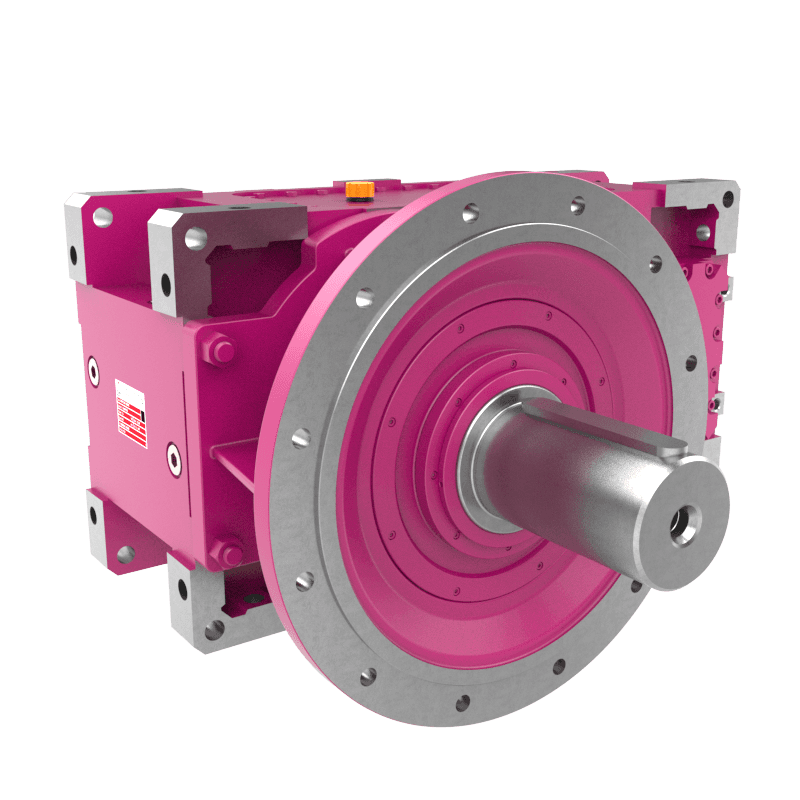

H.B.1A Serisi
Mil Çıkışlı Drywell

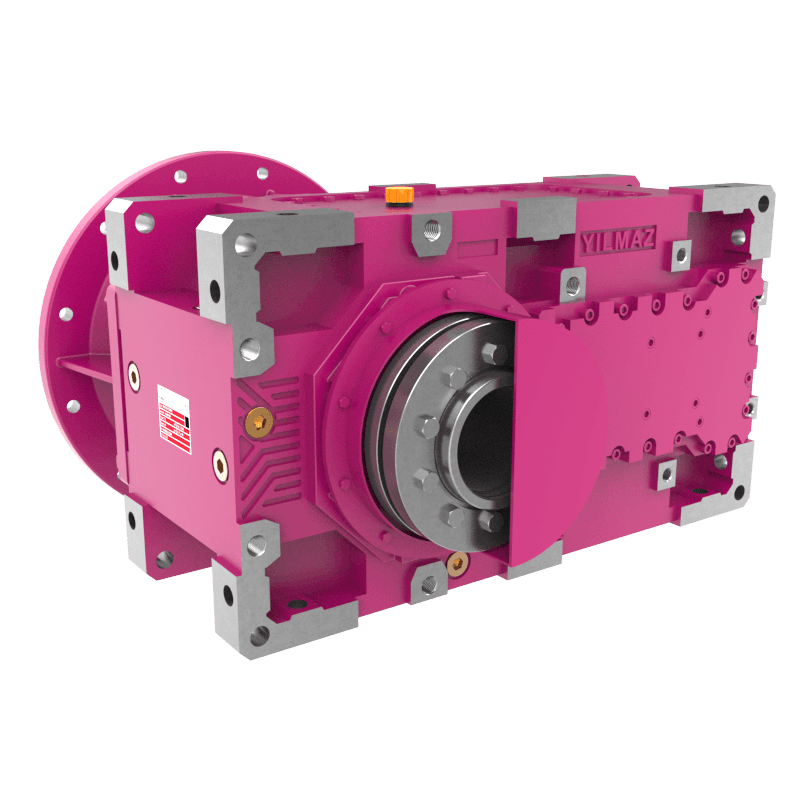

H.B.SA Serisi
Sıkma Bilezikli Drywell
H.E.0E Serisi
Ekstruder Çıkışlı

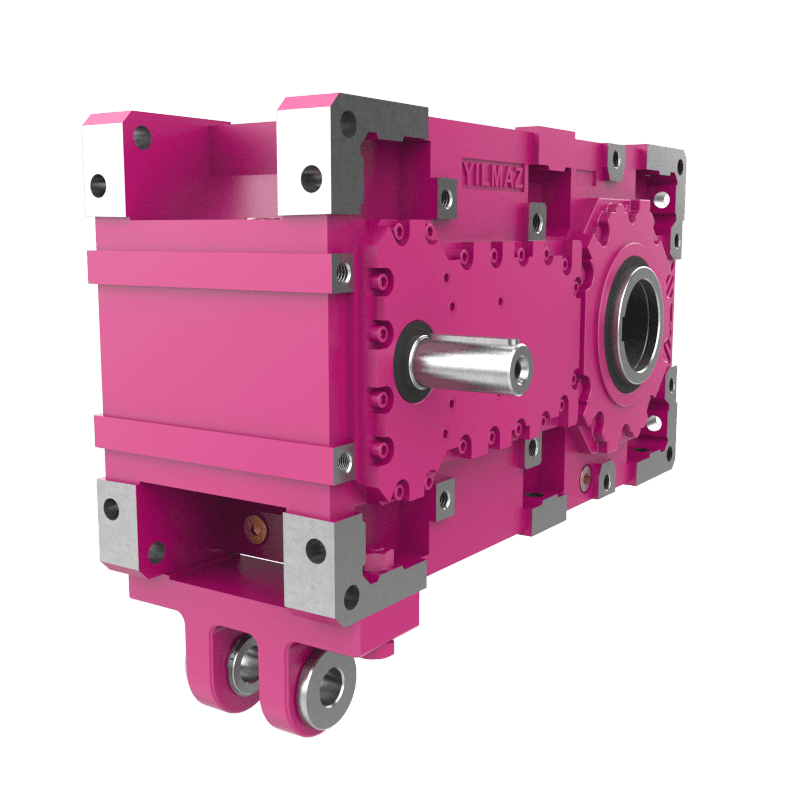

H.TK Serisi
Tork Kolu Bağlantılı
ÖZELLİKLER ve AVANTAJLARI
- GGG40 sfero döküm kompakt gövde tasarımı
- Özel modifikasyonlu dişliler ve konik masuralı rulmanlı tasarım
- Altı yüzeyden bağlantı imkanı (M1’den M6’ya)
- Motor bağlantısı için IEC B5 giriş flanş opsiyonu
- Çıkış flanş bağlantı opsiyonu
- Farklı çıkış mil opsiyonları (Dolu milli, sıkma bilezikli milli , çoklu kamalı delik milli, çoklu kamalı dolu milli)
- Montaj pozisyonuna göre yağlama opsiyonları
- Çalışma şartlarına bağlı olarak soğutma ekipmanları
- Girişte KR Serisi redüktör akuplesi ile düşük devir yüksek tork ihtiyacının karşılanması
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- Gövde üzeri mekanik kilit uygulaması
- Redüktör şasesi ile beraber verildiğinde motor ile redüktör arasında elastik veya hidrolik kaplinler
- Yağ ısıtıcısı, yağ akış sensörü, yağ filtresi cam yağ seviye göstergesi
- Çalışma şartlarına bağlı olarak özel keçe uygulamaları
- Tork kolu opsiyonu
Performans Değerleri
Tabloyu yana kaydırın
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Çıkış Mili Çap/Boy [mm] |
|---|---|---|---|
| H0321 | 1,54 - 5,06 | 3.280 | Ø60/125 |
| H0521 | 1,64 - 5,25 | 10.420 | Ø85/160 |
| H0721 | 1,61 - 5,20 | 22.360 | Ø110/210 |
| H032. | 5 - 75 | 4.850 | Ø70/140 |
| H042. | 6 - 85 | 5.500 | Ø80/170 |
| H052. | 6 - 86 | 9.000 | Ø100/170 |
| H062. | 8 - 107 | 11.000 | Ø110/210 |
| H072. | 6 - 318 | 19.000 | Ø120/210 |
| H082. | 8 - 403 | 24.000 | Ø130/250 |
| H092. | 6 - 339 | 29.000 | Ø140/250 |
| H102. | 8 - 419 | 36.000 | Ø160/300 |
| H112. | 6 - 314 | 55.000 | Ø170/300 |
| H122. | 8 - 404 | 70.000 | Ø180/300 |
| H132. | 7 - 319 | 90.000 | Ø200/350 |
| H142. | 8 - 386 | 110.000 | Ø220/350 |
| H152. | 7 - 325 | 150.000 | Ø230/410 |
| H162. | 7 - 357 | 165.000 | Ø240/410 |
| H172. | 7 - 320 | 200.000 | Ø250/410 |
| H182. | 8 - 370 | 240.000 | Ø270/470 |
| H192. | 7 - 336 | 300.000 | Ø290/470 |
| H202. | 7 - 374 | 345.000 | Ø300/500 |
| H212. | 7 - 323 | 420.000 | Ø320/500 |
| H222. | 7 - 360 | 470.000 | Ø340/550 |
