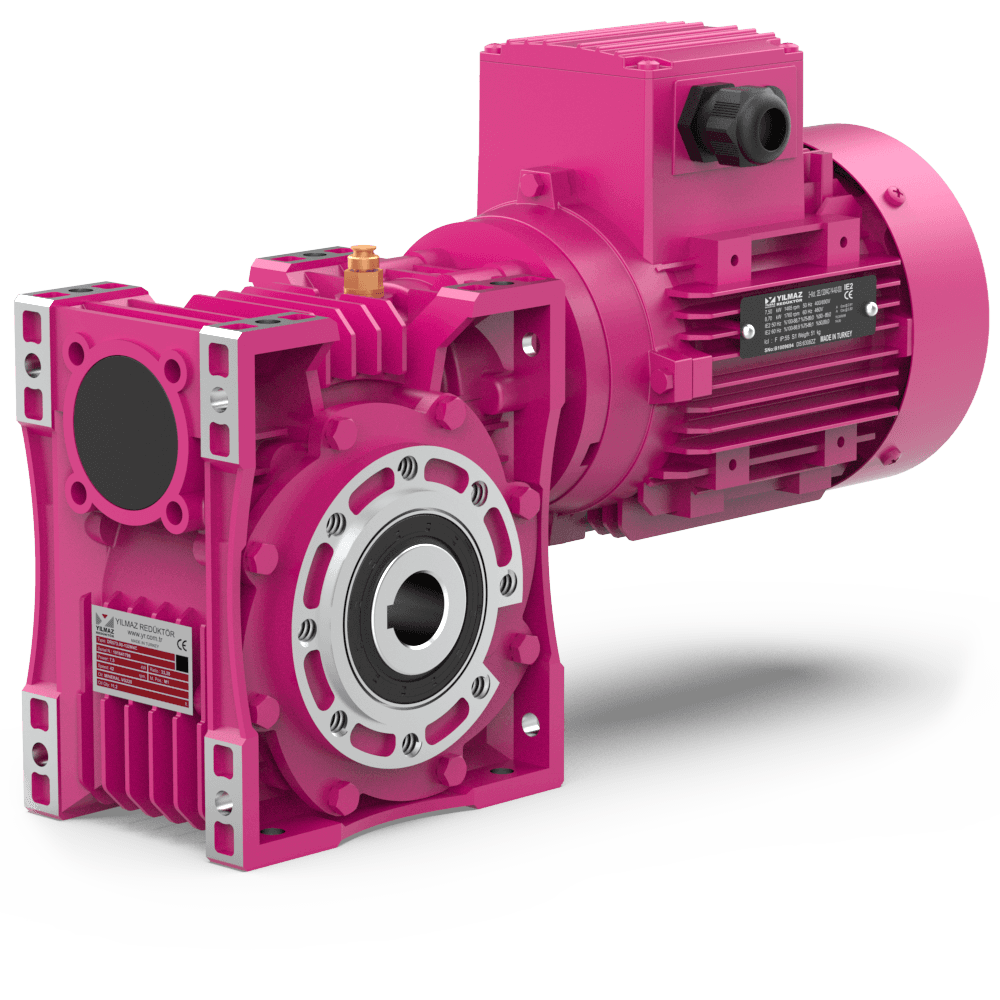

E Serisi
Sonsuz Vidalı Redüktörler
Sementasyon çeliği sonsuz vida ve bronz alaşımı çark dişliden oluşan, giriş ve çıkış milleri birbirlerine dik konumlanmış, gövde üzerindeki ayak delikleri, çıkış flanşı veya tork kolu ile makineye montaj edilen redüktörlerdir
Giriş Opsiyonları
EV Serisi
IEC B5/B14 Motor Montajlı

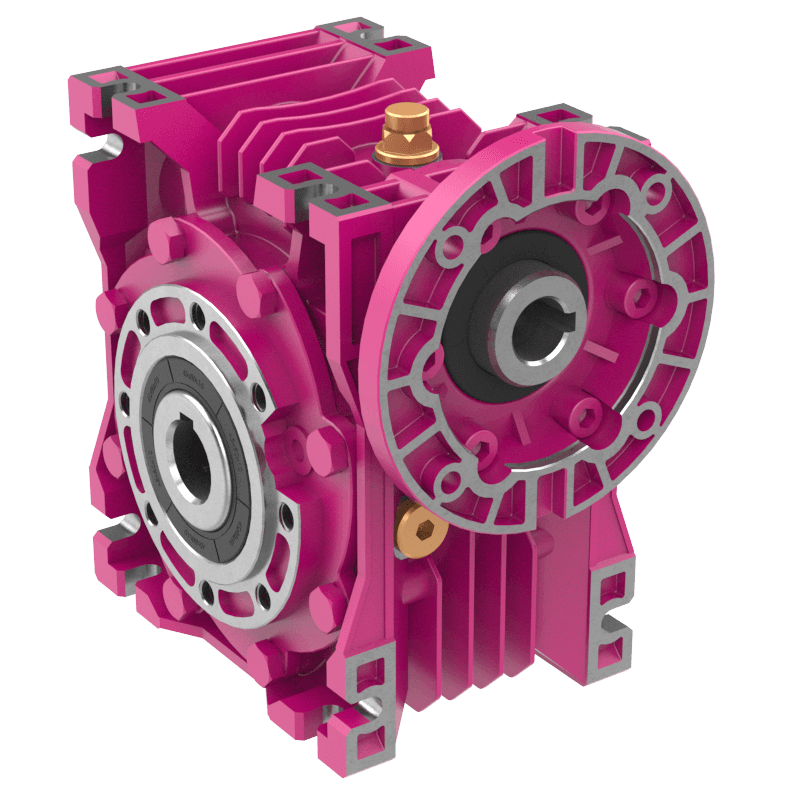

EN Serisi
IEC B5 Flanşlı Motorsuz

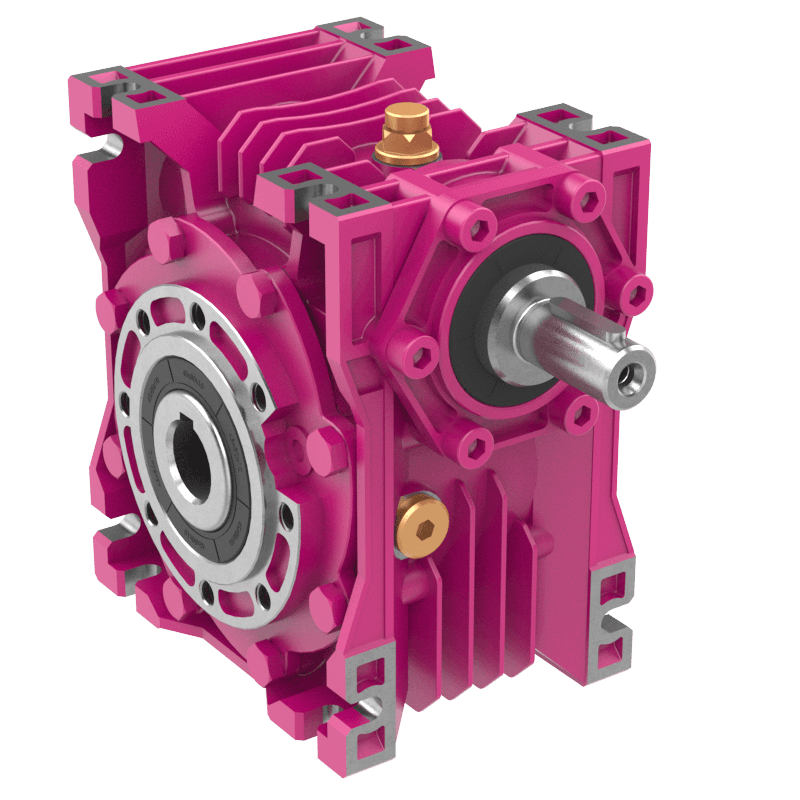

ET Serisi
Motorsuz Giriş Milli
EN + NR Serisi
Girişi Helisel Dişli Kademeli

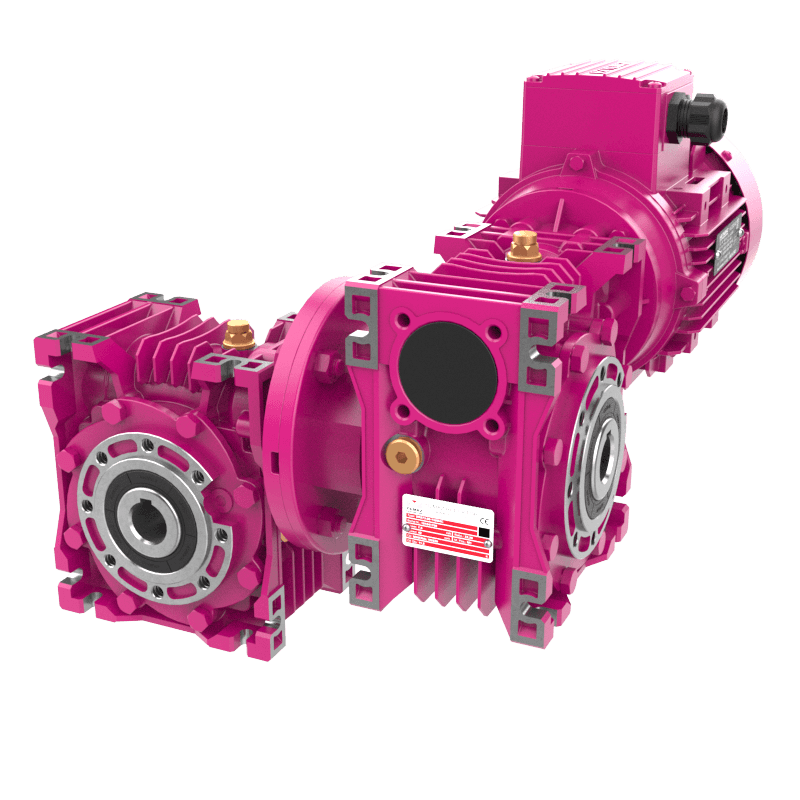

EN + EV Serisi
İki Kademe Sonsuz
Çıkış Opsiyonları
E.01 Serisi
Mil Çıkışlı

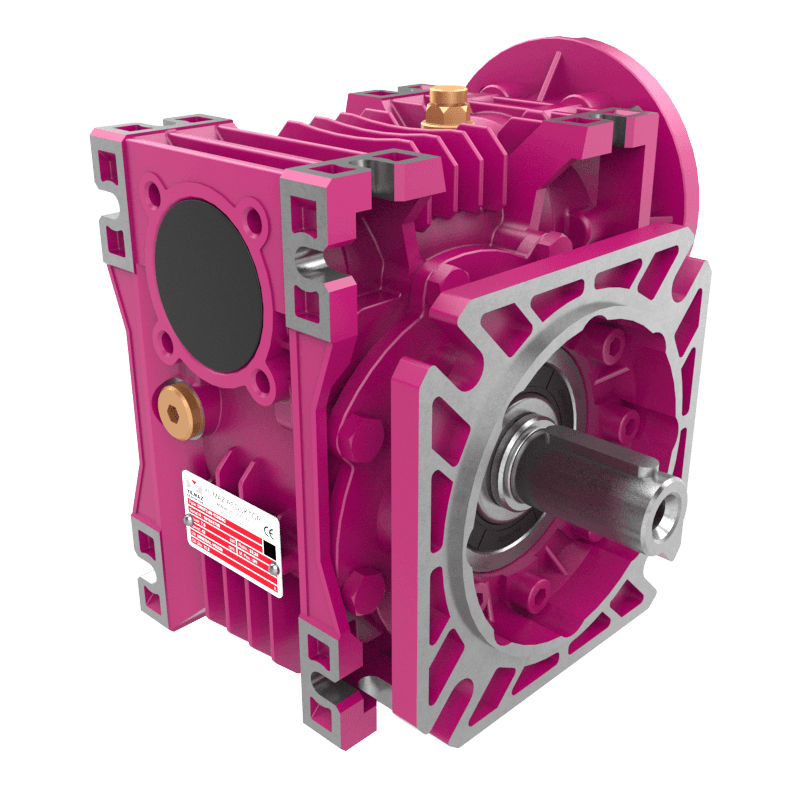

E.02 Serisi
Mil Çıkışlı Flanş Bağlantılı

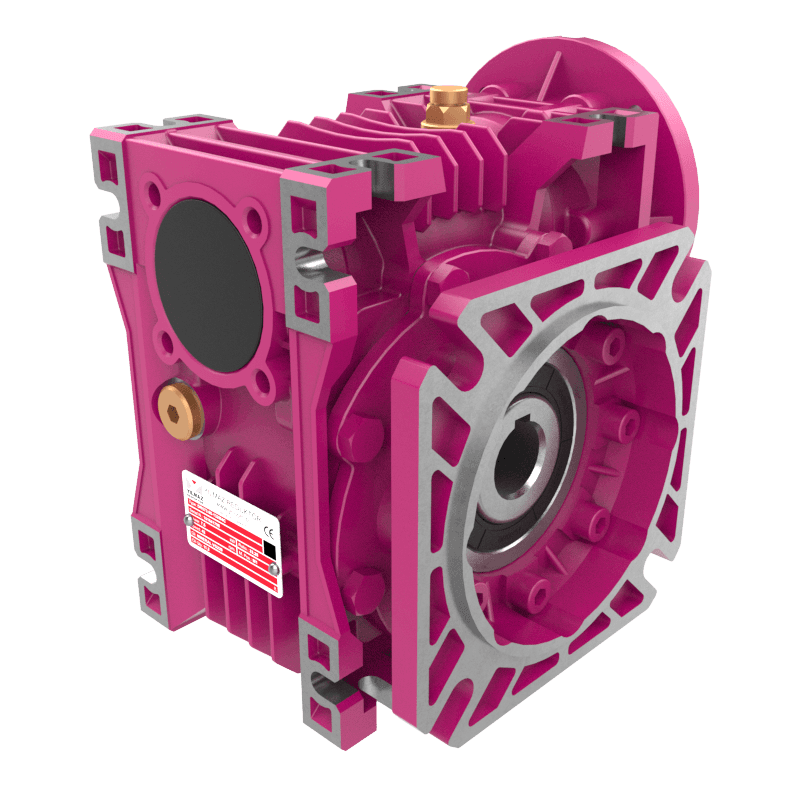

E.03 Serisi
Delik Milli Flanş Bağlantılı

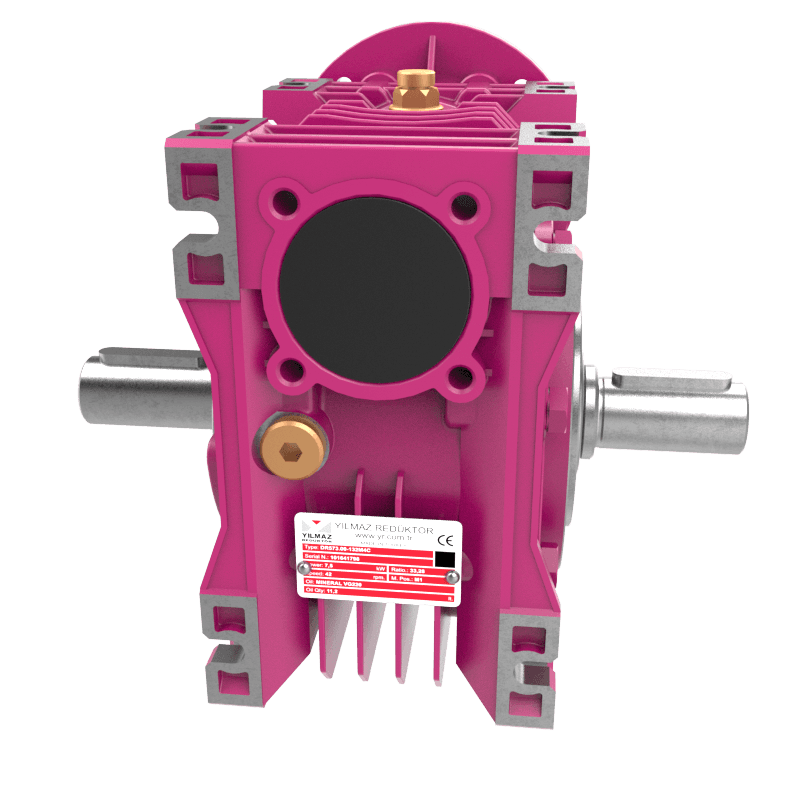

E.04 Serisi
Çift Mil Çıkışlı

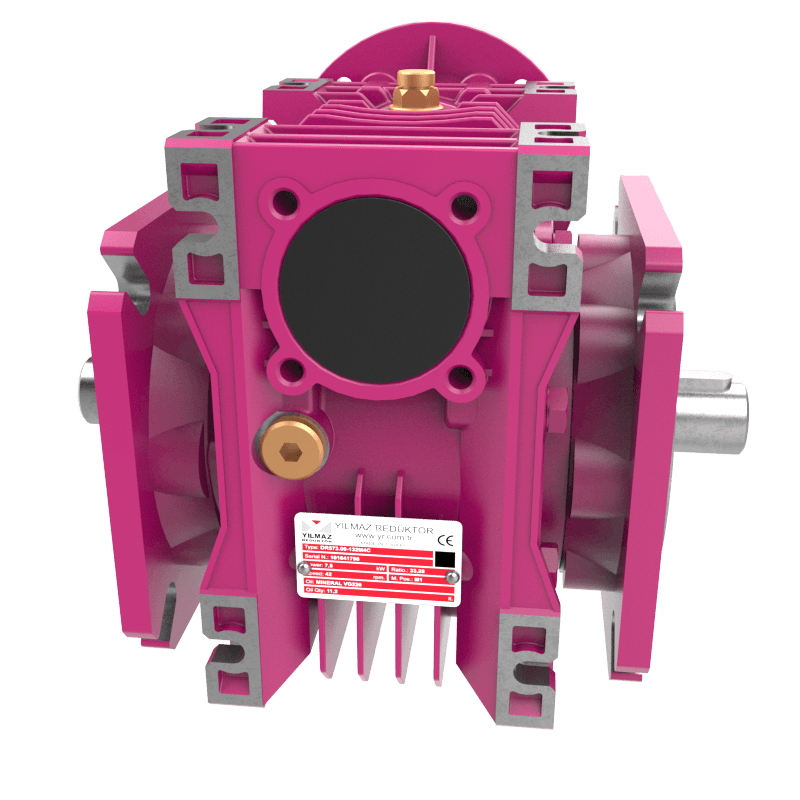

E.05 Serisi
Çift Mil Çıkışlı Flanşlı

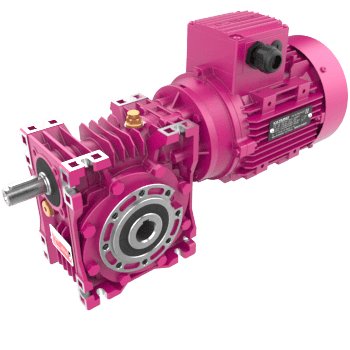

E.06 Serisi
Motorlu Alından Mil Çıkışlı

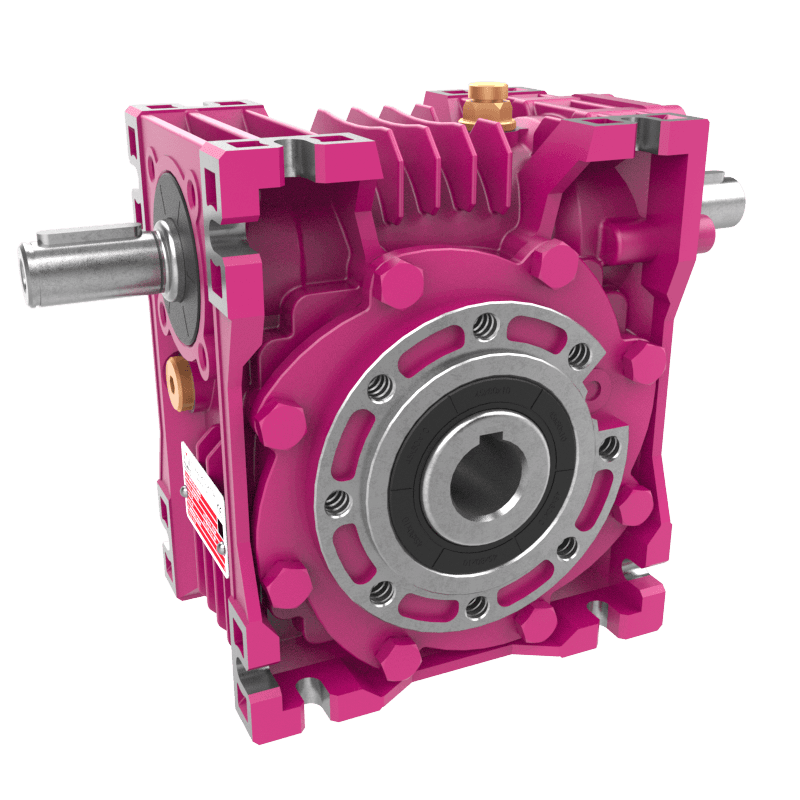

E.07 Serisi
Motorsuz Alından Mil Çıkışlı
E.08 Serisi
Çift Çıkış Flanşlı Delik Milli

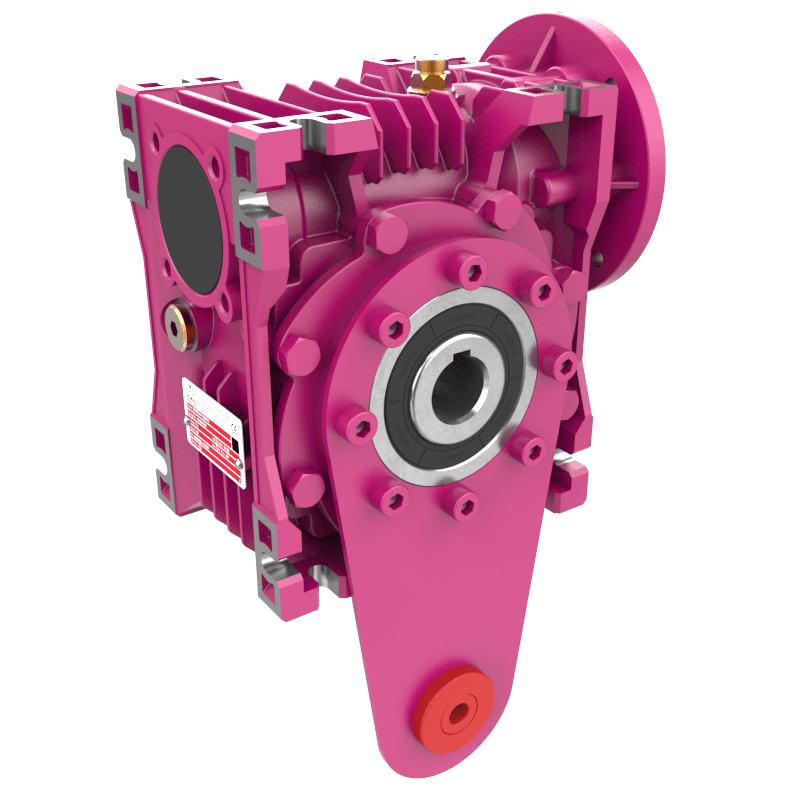

E.TK Serisi
Tork Kolu Bağlantılı
E.00 Serisi
Delik Milli
ÖZELLİKLER ve AVANTAJLARI
- Termal gücü arttırılmış gövde tasarımı
- Düşük devir ihtiyaçları için girişte helisel kademe akuplesi
- Yüksek radyal ve eksenel yükler için rulman çözümleri
- Özel motor bağlantı opsiyonları
- E30'dan E80'e kadar olan gövdelerde alüminyum enjeksiyon döküm
- E100 ve E125 pik döküm gövde
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- EC B5 ve B14 motor bağlantı flanşları
- Servomotorlar için özel giriş bağlantı flanşları
- Opsiyonel çıkış bağlantı flanşları
- Opsiyonel çıkış milleri
- Özel keçe çözümleri
- Tork kolu
Performans Değerleri
Tabloyu yana kaydırın
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Kovan Çapı [mm] |
|---|---|---|---|
| E30 | 5,25 - 80 | 24 | Ø14 |
| E40 | 8,00 - 100 | 54 | Ø18 |
| E50 | 7,25 - 100 | 86 | Ø25 |
| E63 | 7,23 - 100 | 164 | Ø25 |
| E75 | 7,50 - 100 | 252 | Ø35 |
| E80 | 7,50 - 110 | 335 | Ø35 |
| E100 | 7,50 - 107 | 593 | Ø42 |
| E125 | 7,25 - 107 | 1.084 | Ø45 |
