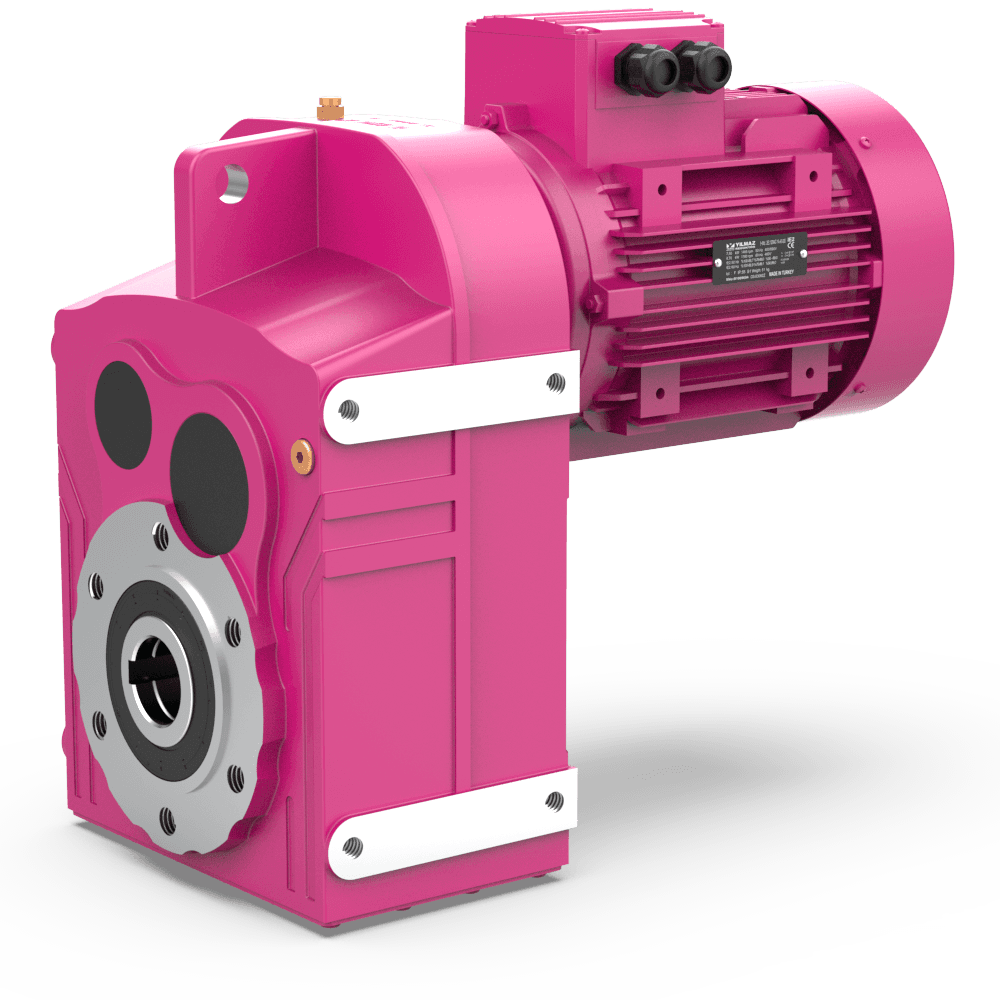

D Serisi
Paralel Milli Helisel Dişli Redüktörler
Giriş ve çıkış milleri birbirine belli bir mesafede paralel olan, gövde yan yüzeylerindeki civata delikleri, çıkış flanşı veya tork kolu ile makineye montaj edilen helisel dişli redüktörlerdir
Giriş Opsiyonları

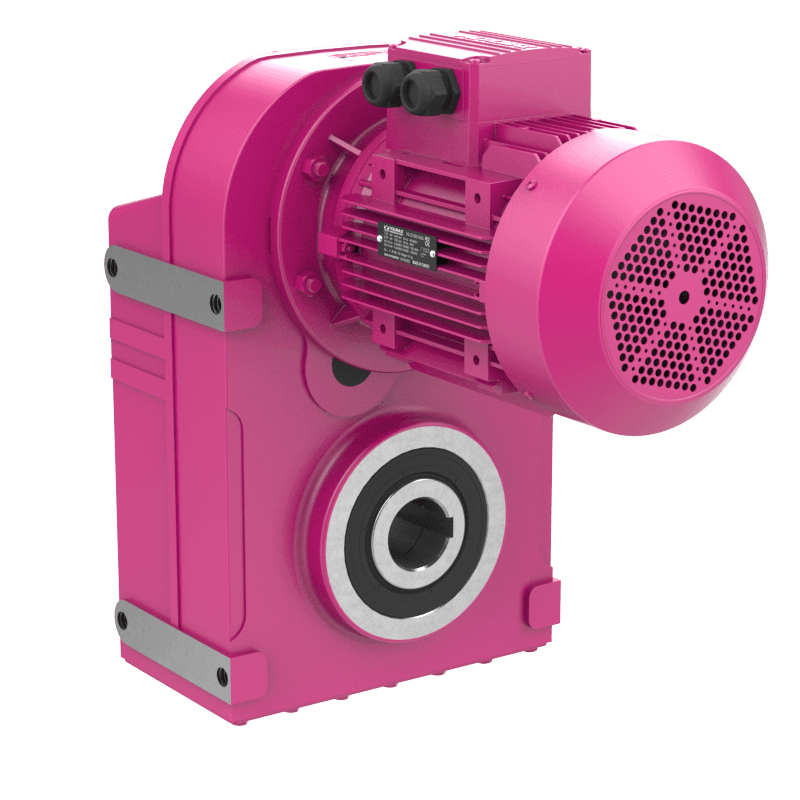

DR Serisi
Direkt Motor Akupleli

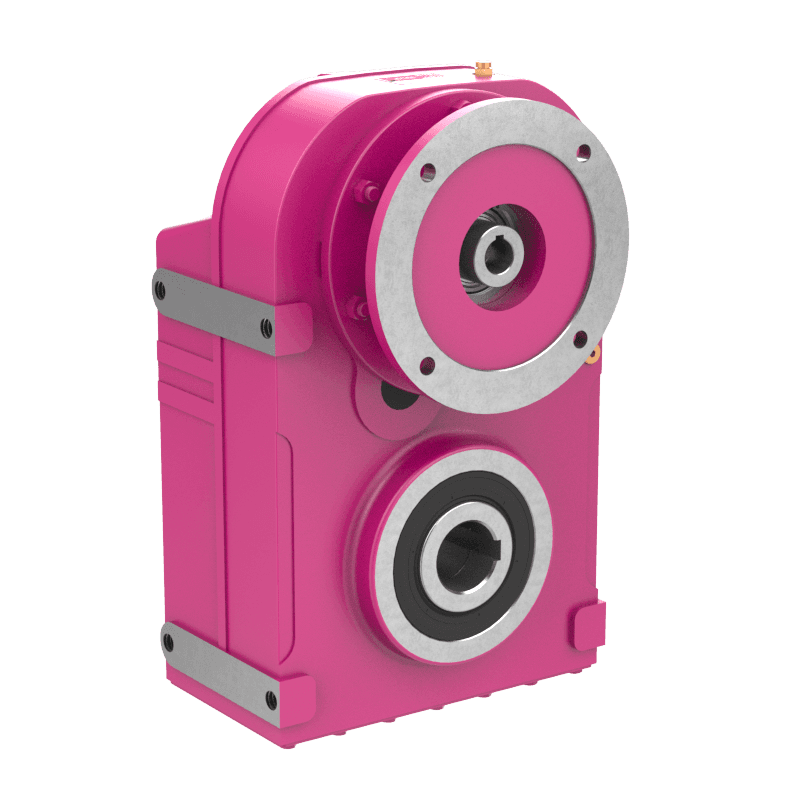

DN Serisi
IEC B5/B14 Flanşlı
DV Serisi
IEC B5/B14 Motor Montajlı

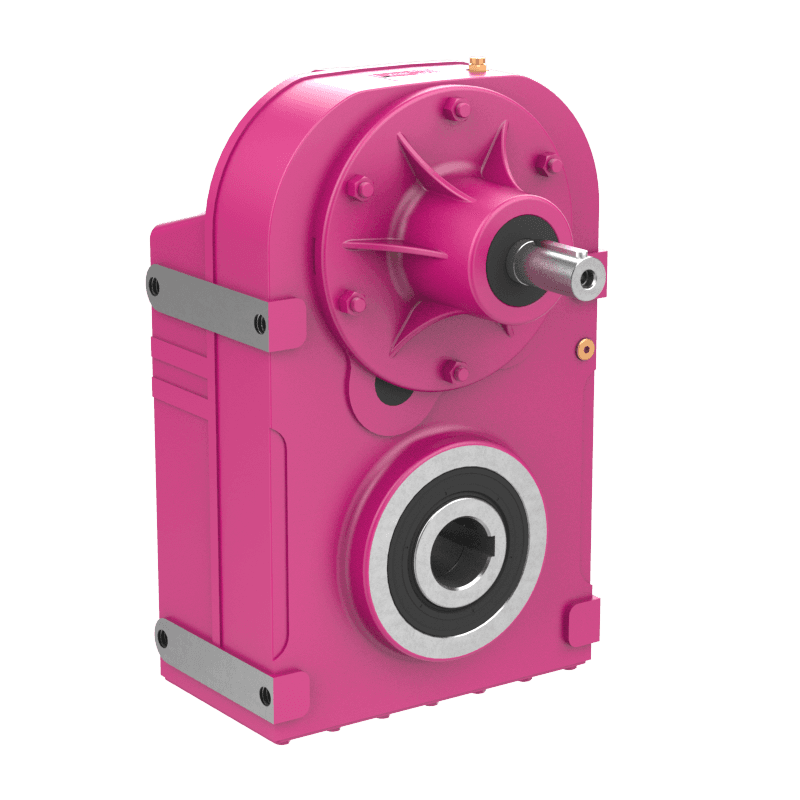

DT Serisi
Motorsuz Giriş Milli
Çıkış Opsiyonları

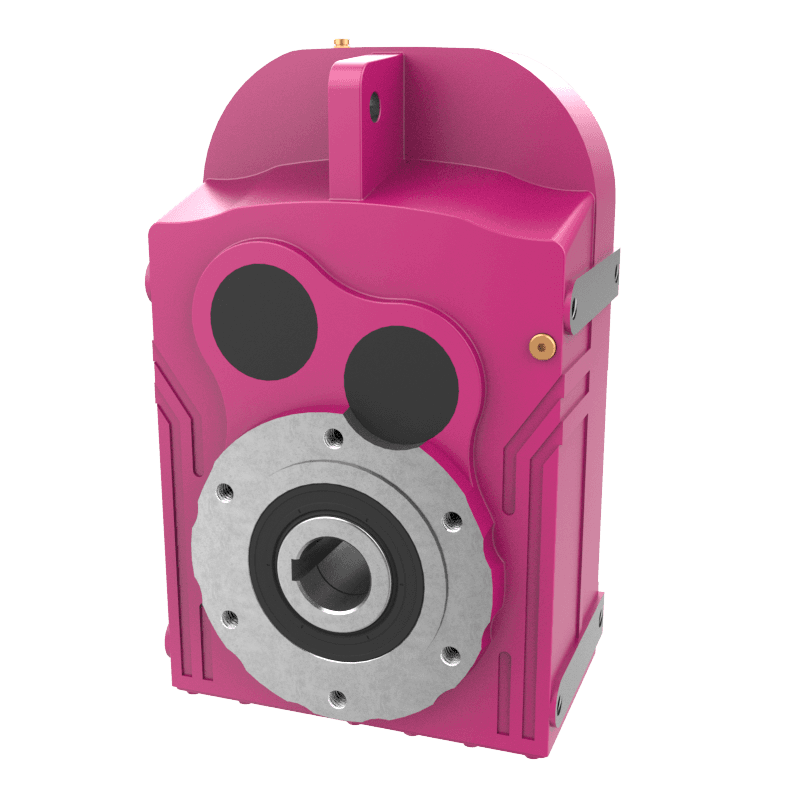

D.00 Serisi
Delik Milli
D.01 Serisi
Mil Çıkışlı
D.02 Serisi
Mil Çıkışlı Flanş Bağlantılı

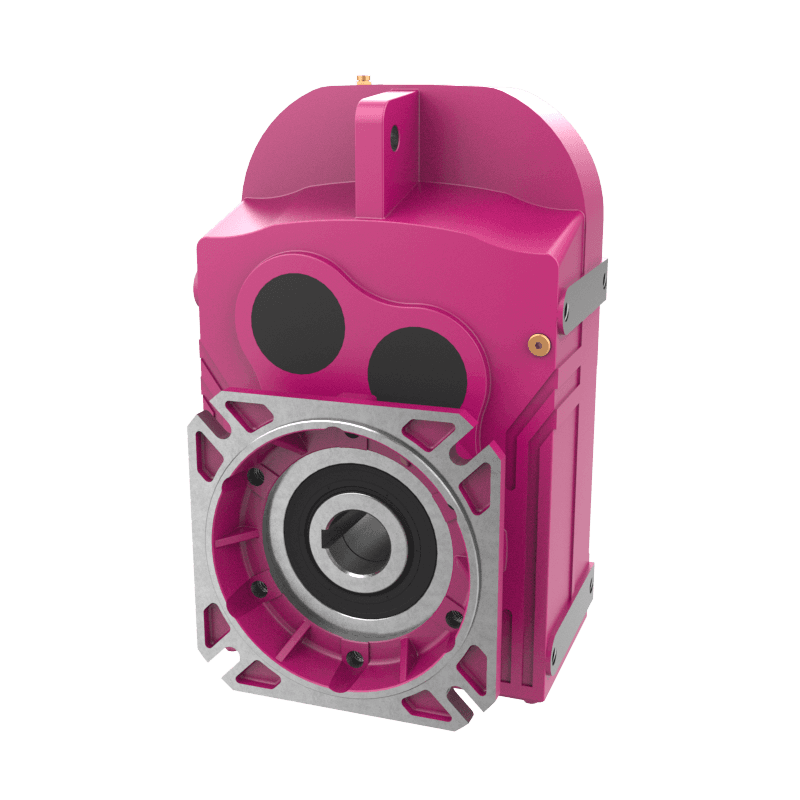

D.03 Serisi
Delik Milli Flanş Bağlantılı

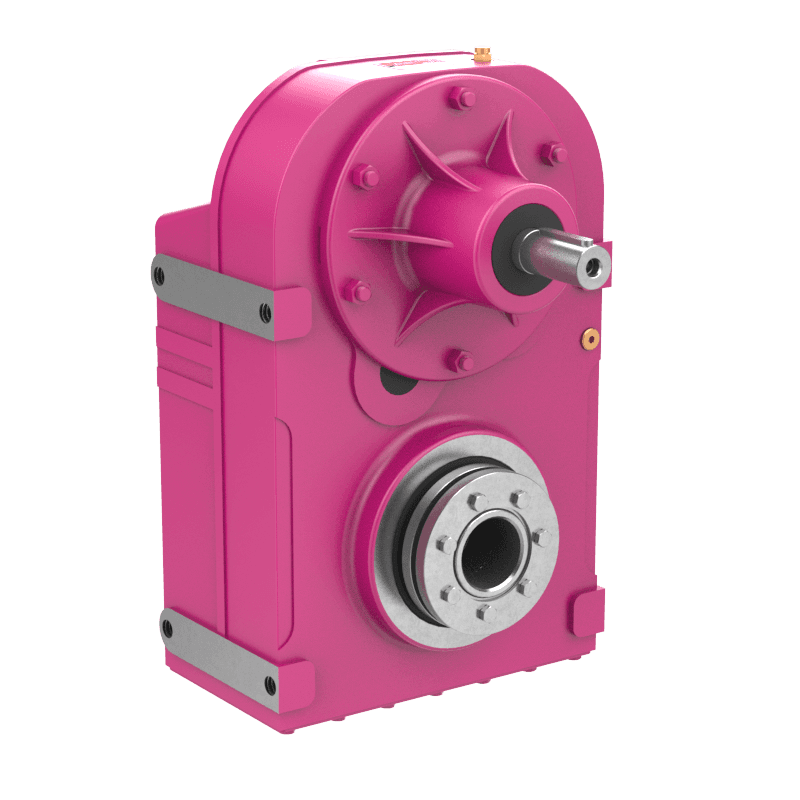

D.0S Serisi
Sıkma Bilezikli Delik Milli

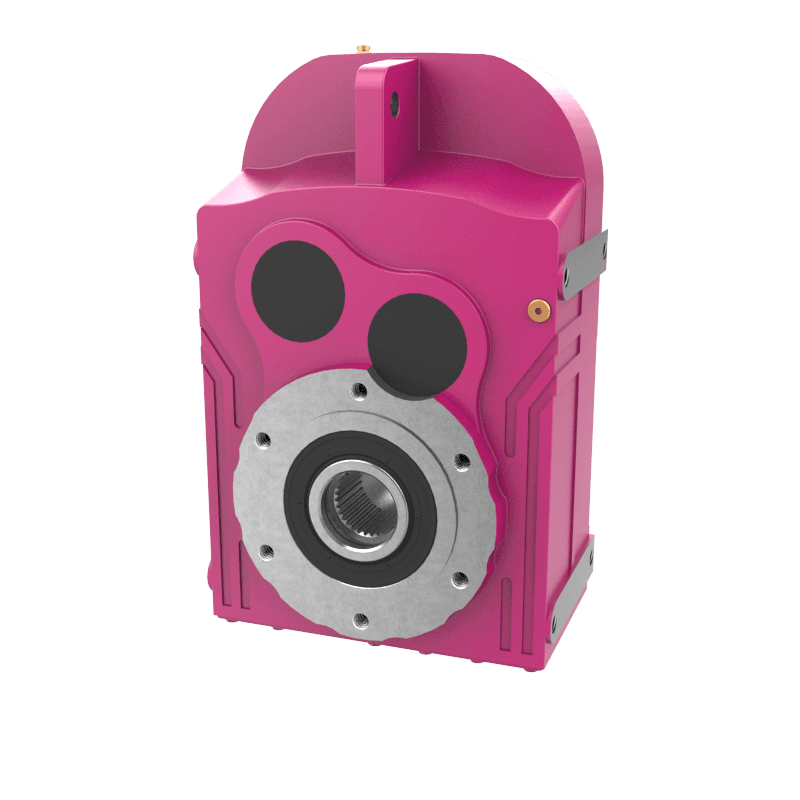

D.0K Serisi
Çoklu Kamalı Delik Milli (DIN 5480)
D.1K Serisi
Çoklu Kamalı Mil Çıkışlı (DIN 5480)

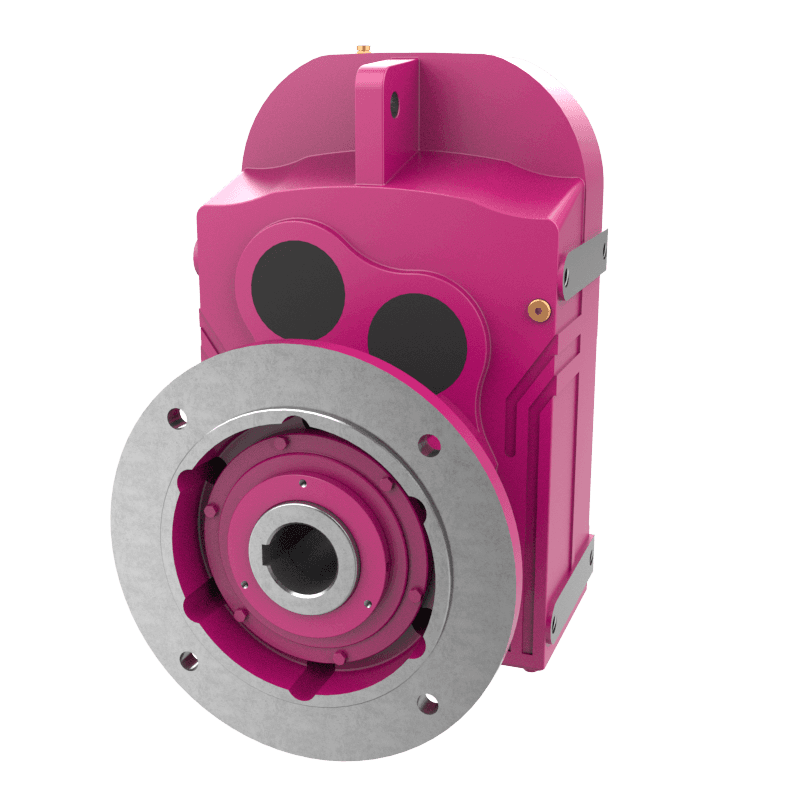

D.B.0A Serisi
Delik Milli Drywell

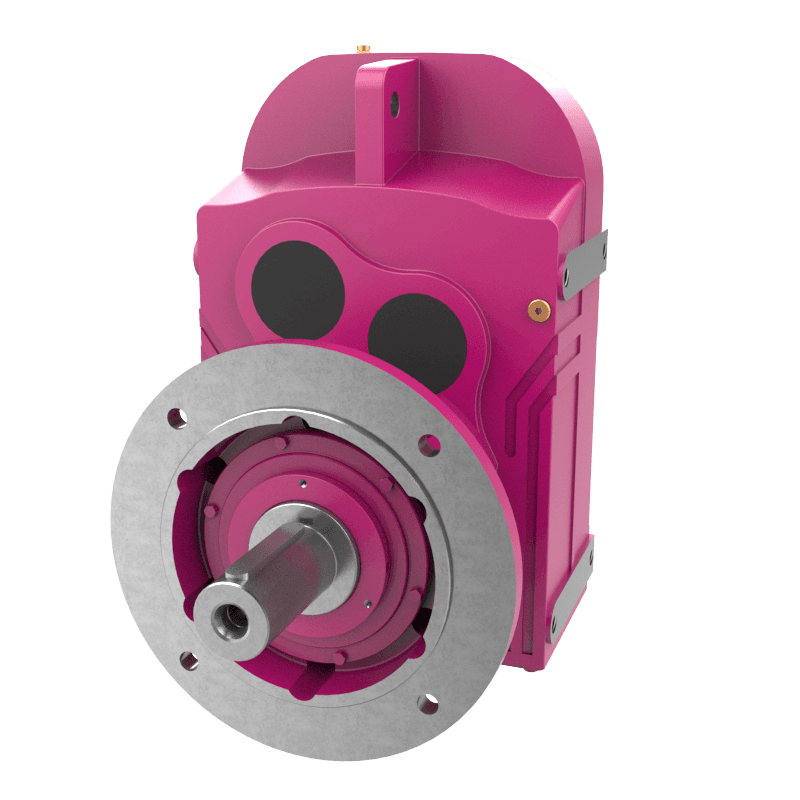

D.B.1A Serisi
Mil Çıkışlı Drywell

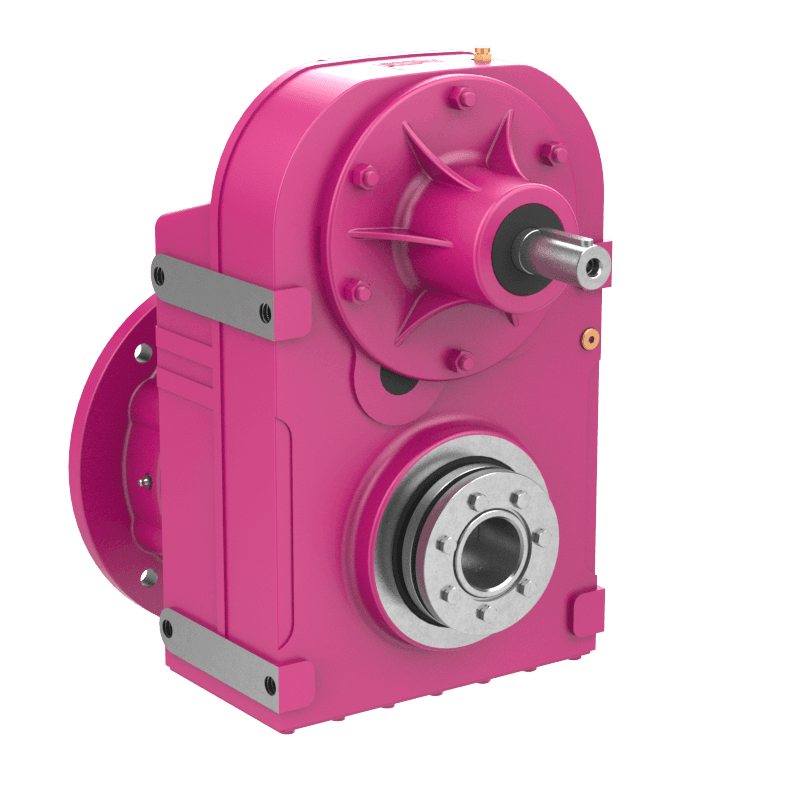

D.B.SA Serisi
Sıkma Bilezikli Drywell
D.E.0E Serisi
Ekstruder Çıkışlı
D.TK Serisi
Tork Kolu Bağlantılı
ÖZELLİKLER ve AVANTAJLARI
- Monoblok gövde tasarımı
- 2 ve 3 kademenin aynı gövde içerisinde verilmesi
- İlave redüktör akuplesi ile 6 kademeye kadar redüksiyon
- Yüksek radyal ve eksenel yükler için rulman çözümleri
- Farklı çıkış mil opsiyonları (Delik milli, dolu milli, sıkma bilezikli milli, çoklu kamalı delik milli, çoklu kamalı dolu milli)
- Ekstrüder uygulamaları için çıkış boğazı (DRE tipi)
İLAVE ÇÖZÜMLER ve AKSESUARLAR
- Opsiyonel mil ve flanş özellikleri
- Servomotorlar için özel giriş bağlantı flanşları
- Motor arkası elektromanyetik fren (24V/220V/380V)
- Mekanik kilit uygulaması
- 500-1024 pulse enkoderli çözümler
- Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması
Performans Değerleri
Tabloyu yana kaydırın
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Kovan Çapı [mm] |
|---|---|---|---|
| D07 | 6 - 180 | 150 | Ø25 |
| D17 | 5 - 143 | 200 | Ø30 |
| D27 | 5 - 2.907 | 450 | Ø35 |
| D28 | 4 - 3.800 | 600 | Ø40 |
| D37 | 4 - 4.820 | 820 | Ø40 |
| D47 | 4 - 6.136 | 1.550 | Ø50 |
| D57 | 4 - 10.147 | 3.000 | Ø60 |
| D67 | 4 - 9.508 | 4.300 | Ø70 |
| D77 | 4 - 24.963 | 8.000 | Ø90 |
| D87 | 6 - 20.226 | 13.000 | Ø110 |
| D97 | 7 - 20.556 | 18.000 | Ø120 |
