BTY Serisi
Yardımcı Tahrikli Redüktörler
Kovalı elevatörlerin bakımı esnasında çalıştırılan yardımcı tahrik redüktörüne ve gövde üzeri mekanik kilit opsiyonuna sahip BT Serisi redüktördür.
Giriş Opsiyonları

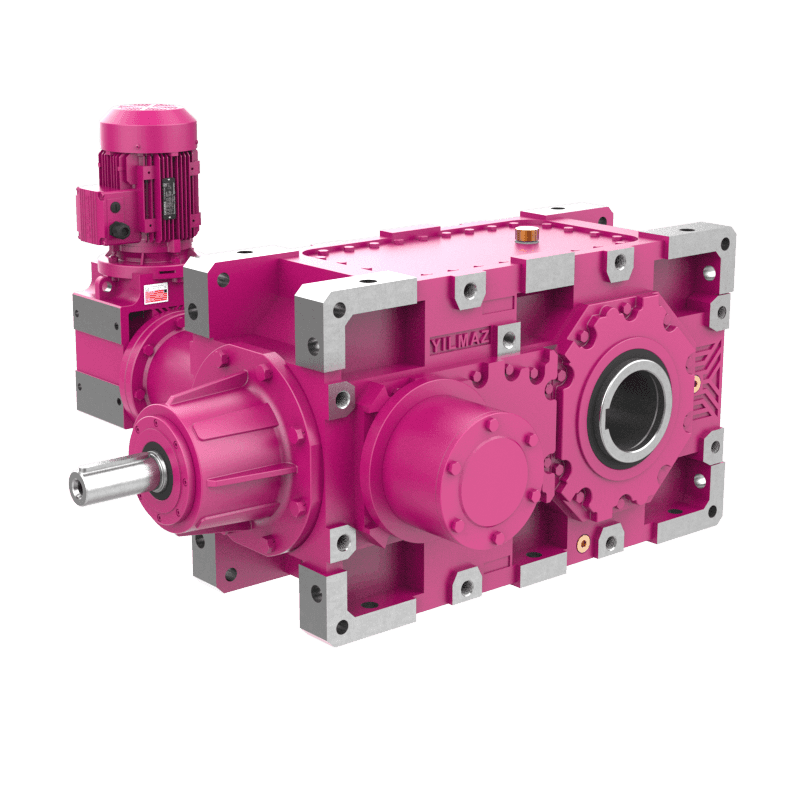

BTY Serisi
Motorsuz Giriş Milli

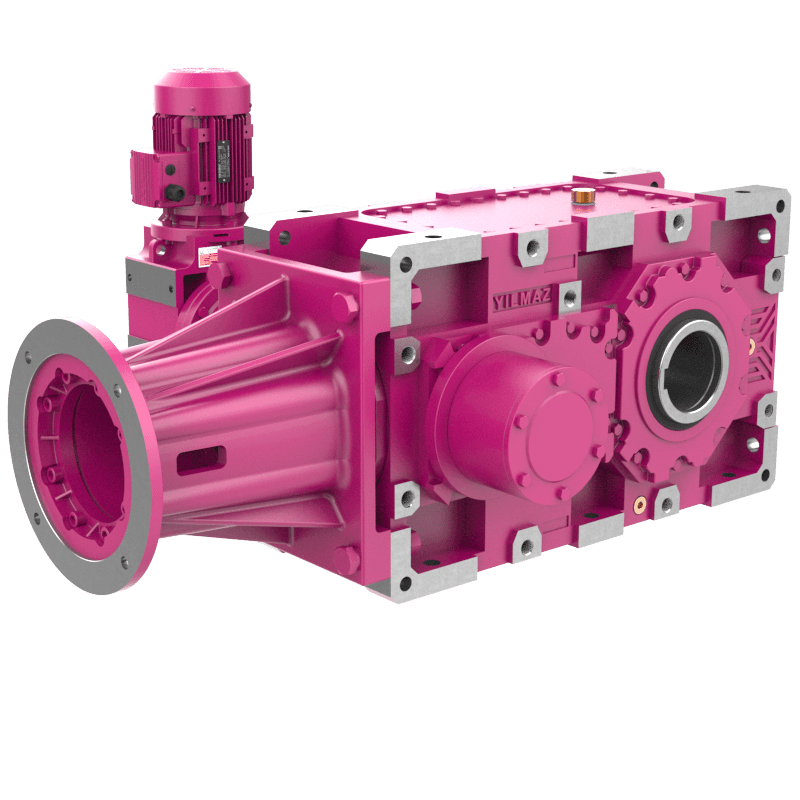

BKY Serisi
IEC B5 Flanşlı Motorsuz

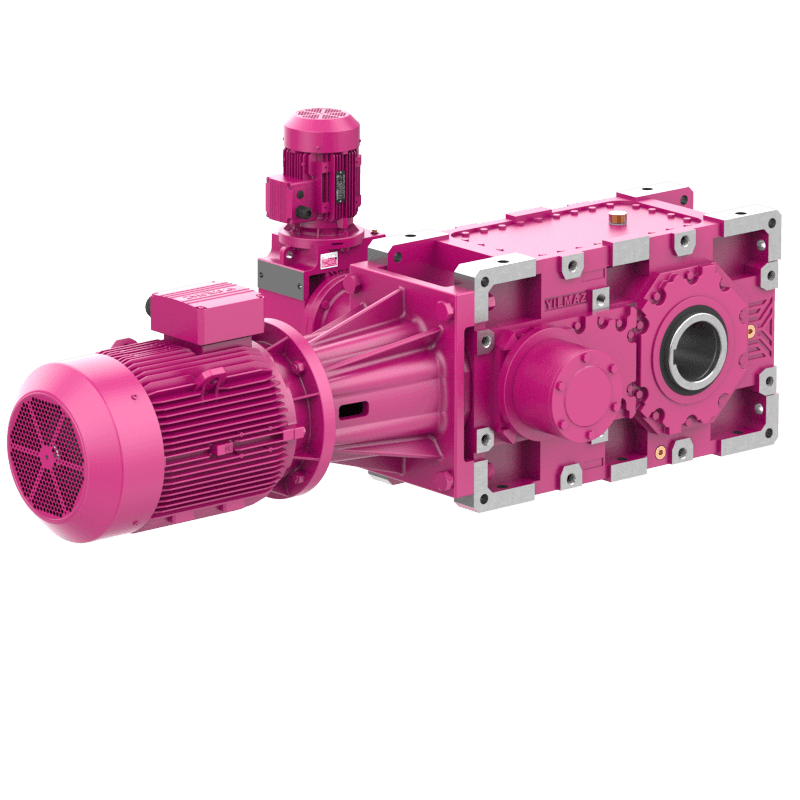

BVY Serisi
IEC B5 Flanşlı Motorlu
Çıkış Opsiyonları

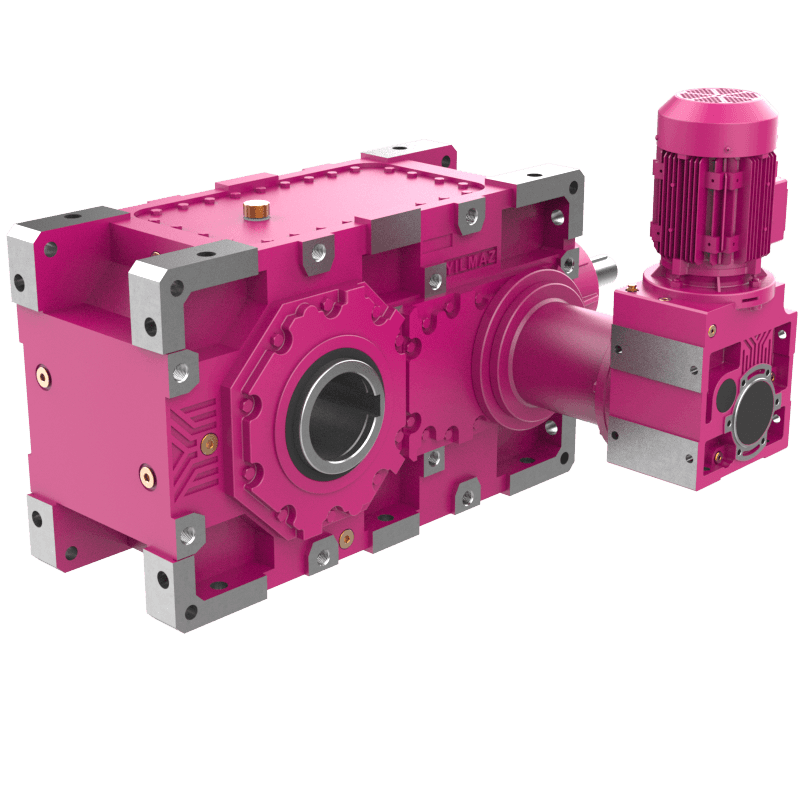

BTY.00 Serisi
Delik Milli
BTY.01 Serisi
Mil Çıkışlı

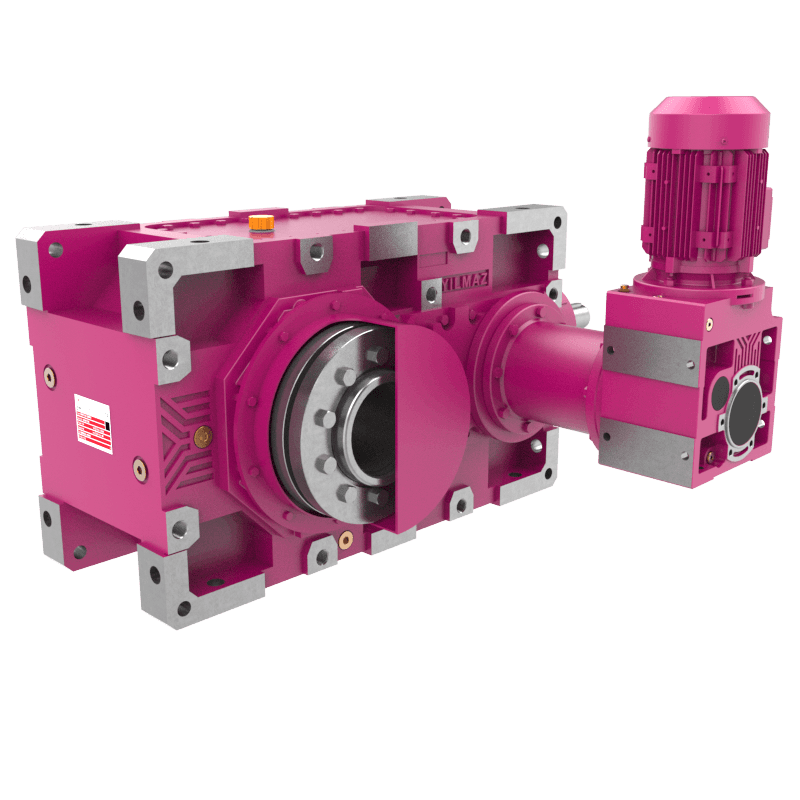

BTY.0S Serisi
Sıkma Bilezikli

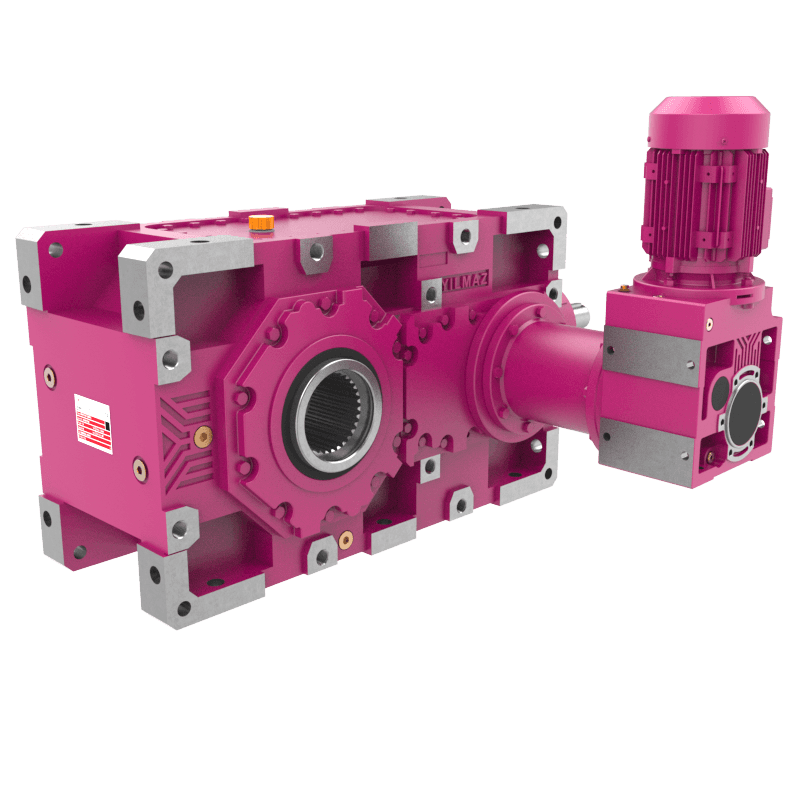

BTY.0K Serisi
Çoklu Kamalı Delik Milli (DIN 5480)

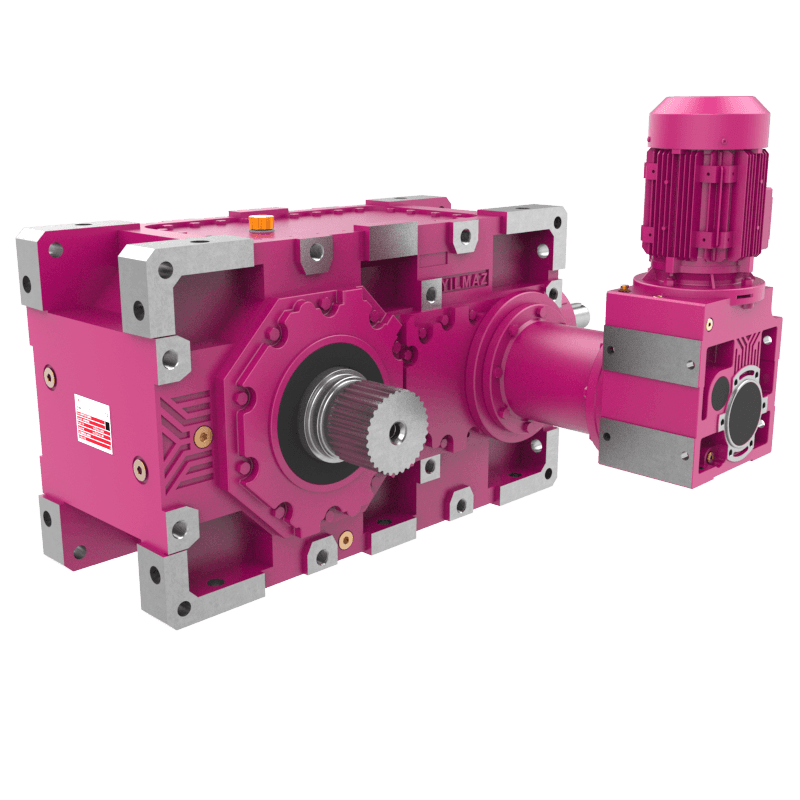

BTY.1K Serisi
Çoklu Kamalı Mil Çıkışlı (DIN 5480)
ÖZELLİKLER ve AVANTAJLARI
- Bakım esnasında düşük devir ihtiyacını karşılayan yardımcı tahrik redüktörü
- Dolu ve boş kovalı elevatörler için iki farklı yardımcı tahrik redüktör opsiyonu
- Gövde üzeri mekanik kilit uygulaması
- Ana redüktör ile yardımcı tahrik redüktörü arasında özel kilit uygulaması
- Motor bağlantısı için IEC B5 giriş flanş opsiyonu
- Çalışma şartlarına bağlı olarak soğutma ekipmanları
Performans Değerleri
Tabloyu yana kaydırın
| Redüktör Büyüklüğü | Tahvil Aralığı [i] | Nominal Tork [Nm] | Çıkış Mili Çap/Boy [mm] |
|---|---|---|---|
| B032. | 22 - 59 | 4.850 | Ø70/140 |
| B042. | 24 - 67 | 5.500 | Ø80/170 |
| B052. | 29 - 70 | 9.000 | Ø100/210 |
| B062. | 25 - 70 | 11.000 | Ø110/210 |
| B072. | 21 - 58 | 19.000 | Ø120/210 |
| B082. | 24 - 68 | 24.000 | Ø130/250 |
| B092. | 23 - 64 | 29.000 | Ø140/250 |
| B102. | 24 - 67 | 36.000 | Ø160/300 |
| B112. | 25 - 60 | 55.000 | Ø170/300 |
| B122. | 26 - 63 | 70.000 | Ø180/300 |
| B132. | 25 - 62 | 90.000 | Ø200/350 |
| B142. | 22 - 57 | 110.000 | Ø220/350 |
| B152. | 20 - 60 | 150.000 | Ø230/410 |
| B162. | 22 - 65 | 165.000 | Ø240/410 |
